Łączniki i złączki do szyn oświetleniowych — jak połączyć i rozbudować szynoprzewód [poradnik 2026]

Kupiłeś szynę oświetleniową, ale okazała się za krótka? A może chcesz poprowadzić oświetlenie w kształcie litery L wokół kuchennej wyspy albo zbudować zamknięty prostokąt nad stołem w salonie? Do tego właśnie służą łączniki i złączki do szyn oświetleniowych — niepozorne elementy za kilkanaście złotych, które decydują o tym, czy Twój system szynowy będzie działał poprawnie i wyglądał profesjonalnie.

W praktyce sklepowej widzimy to od lat: klienci starannie dobierają szynoprzewód i reflektory, a o łącznikach przypominają sobie dopiero podczas montażu. Efekt? Przerwa w pracach i czekanie na kuriera. Ten poradnik pomoże Ci zaplanować wszystkie akcesoria od razu — dowiesz się, czym różni się łącznik prosty od trójnika, po co łącznikowi kątowemu wersja prawa i lewa, gdzie doprowadzić zasilanie i jak zaprojektować cały układ krok po kroku.

Czym jest łącznik do szynoprzewodu i kiedy go potrzebujesz

Łącznik (nazywany też złączką) to element, który spina dwie szyny oświetleniowe w jedną całość — zarówno mechanicznie (sztywne, stabilne połączenie), jak i elektrycznie (przewodzi fazę, przewód neutralny i uziemienie z jednego odcinka na drugi). Dzięki temu reflektory zamontowane na drugiej szynie działają tak samo, jakby były na pierwszej.

Łączników potrzebujesz w trzech typowych sytuacjach:

Wydłużenie linii — szyny oświetleniowe sprzedawane są w standardowych odcinkach 1 m, 1,5 m i 2 m. Jeśli potrzebujesz 3 m nad blatem kuchennym, łączysz 2 m + 1 m łącznikiem prostym. Więcej o doborze odcinków przeczytasz w poradniku jaka długość szyny oświetleniowej.
Zmiana kierunku — w kuchni w kształcie litery L albo w korytarzu ze skrętem szynę prowadzi się łącznikiem narożnym pod kątem 90°.
Rozgałęzienie układu — trójnik (T) i łącznik krzyżowy (X) pozwalają budować układy rozgałęzione: ramy, prostokąty, siatki nad większymi pomieszczeniami.

Ważna zasada na start: łączniki dobieraj z tej samej serii i tego samego standardu co szyna. Łącznik do szyny 1-fazowej nie połączy szyny 3-fazowej (inna liczba styków i inna geometria rowka), a nawet w obrębie szyn 1-fazowych poszczególne serie różnią się profilem. W sklepie lampynaszyne.pl, który prowadzimy od 2020 roku, akcesoria są pogrupowane dokładnie według systemów — łączniki 1-fazowe i łączniki 3-fazowe — więc trudno się pomylić.

Typy łączników — I, L, T i X

Kształty łączników opisuje się literami, które odpowiadają geometrii połączenia. To uniwersalna nomenklatura — spotkasz ją u każdego producenta systemów szynowych.

Typ	Kształt	Do czego służy	Typowe miejsce
I (prosty)	linia prosta	wydłużenie szyny w jednej osi	długi blat, korytarz
L (narożny)	kąt 90°	zmiana kierunku linii	narożnik kuchni, wnęka
T (trójnik)	trzy ramiona	rozgałęzienie linii w bok	połączenie linii nad wyspą z linią główną
X (krzyżowy)	cztery ramiona	skrzyżowanie dwóch linii	duże salony, sklepy, galerie

Łącznik prosty (typ I)

Najprostszy i najczęściej kupowany. Spina dwa odcinki w jedną prostą linię — z zewnątrz połączenie wygląda jak krótka mostkująca kostka w kolorze szyny. Jeśli planujesz linię 2,5 m z odcinków 1,5 m + 1 m, to właśnie on wykonuje całą robotę.

Łącznik narożny (typ L)

Prowadzi linię pod kątem prostym — po ścianach, wokół wyspy, wzdłuż zabudowy w kształcie litery L. W systemach 3-fazowych łączniki kątowe występują w wersji prawej i lewej — o tym, dlaczego to istotne, piszemy niżej.

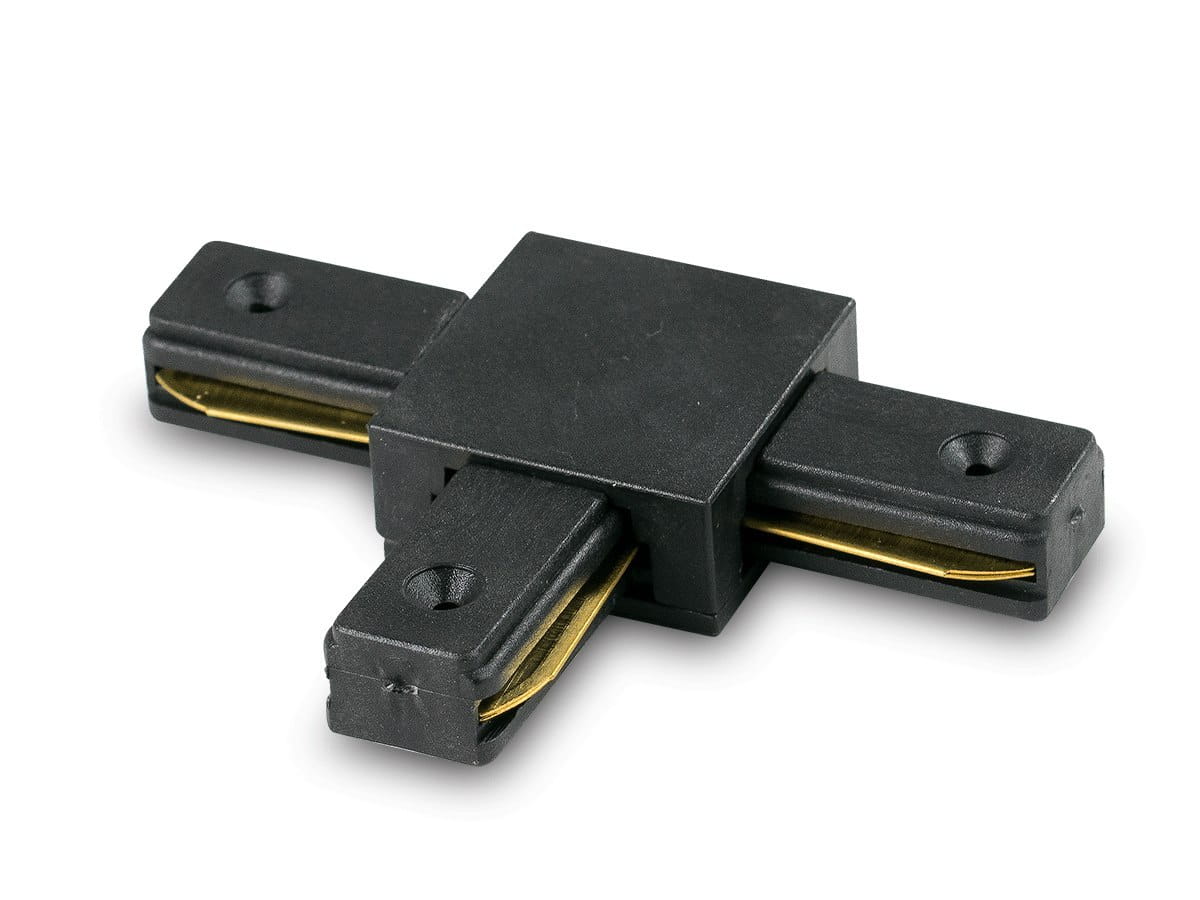

Trójnik (typ T)

Rozgałęzia linię na trzy kierunki. Klasyczne zastosowanie: główna linia biegnie wzdłuż kuchni, a od niej odchodzi krótkie ramię nad wyspę lub stół. Trójnik przenosi zasilanie na wszystkie trzy ramiona, więc oprawy działają na każdym z nich.

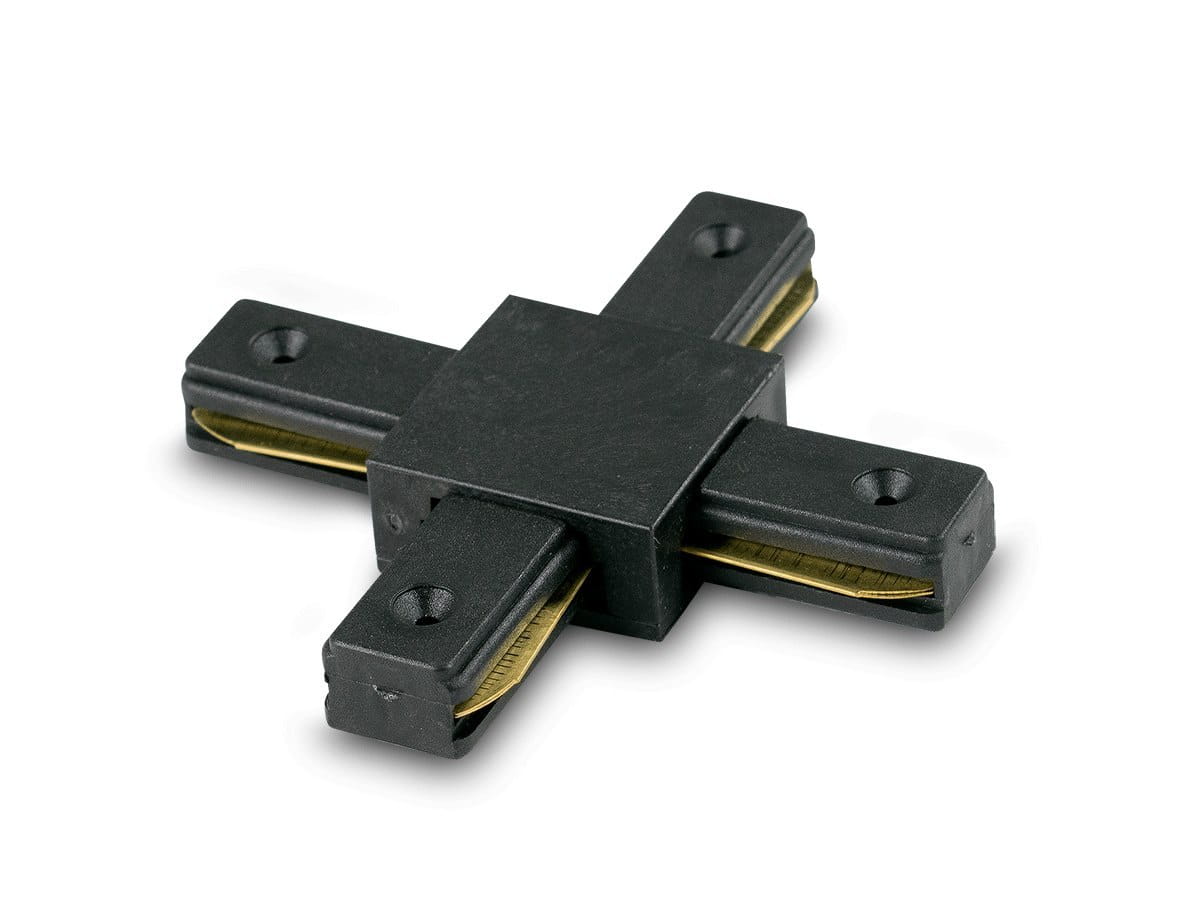

Łącznik krzyżowy (typ X)

Krzyżuje dwie linie i rozprowadza zasilanie na cztery ramiona. To element dla większych realizacji: sal sprzedażowych, galerii, pracowni czy salonów powyżej 30 m², gdzie oświetlenie szynowe tworzy siatkę. W domowych instalacjach spotykany rzadziej, ale przy zamkniętym prostokącie szyn bywa niezastąpiony.

Łączniki 1-fazowe a 3-fazowe — czym się różnią

Szyna 1-fazowa ma w środku jeden obwód (fazę, przewód neutralny i uziemienie) — wszystkie oprawy włączają się i wyłączają razem. Szyna 3-fazowa prowadzi trzy niezależne fazy, dzięki czemu oprawy można podzielić na trzy osobno sterowane grupy. Jeśli dopiero wybierasz system, zajrzyj do naszego przewodnika szyna jednofazowa — zastosowanie i dobór opraw.

Z perspektywy akcesoriów różnice są trzy:

Liczba styków. Łącznik 3-fazowy przenosi 5 przewodów (L1, L2, L3, N, PE), a 1-fazowy tylko 3 (L, N, PE). Dlatego są niewymienne między systemami.
Budowa złączki. W systemach 3-fazowych (standard zgodny m.in. z popularnymi szynami natynkowymi SPS) występują złączki wewnętrzne — wsuwane w profil tak, że po montażu połączenie jest niemal niewidoczne, szyny stykają się czołowo. Obok nich są łączniki zewnętrzne, które dodatkowo umożliwiają doprowadzenie zasilania w miejscu łączenia.
Kierunkowość. W 3-fazówce ma znaczenie, po której stronie znajduje się rowek sterujący i kolejność faz — stąd wersje PRAWA/LEWA złączy zasilających i łączników kątowych.

Kiedy złączka wewnętrzna, a kiedy łącznik zewnętrzny z zasilaniem? Prosta reguła praktyczna:

linia do ok. 4–6 m z kilkoma–kilkunastoma oprawami LED → wystarczy zasilanie na jednym końcu i złączki wewnętrzne (estetyka bez kompromisów),
linia dłuższa albo mocno obciążona → doprowadź zasilanie w środku układu łącznikiem zewnętrznym z zasilaniem; ograniczysz spadki napięcia i równomiernie obciążysz połączenia.

Warto pamiętać o liczbach: pojedynczy obwód oświetleniowy w domowej instalacji zabezpieczony jest zwykle na 10 A (ok. 2300 W przy 230 V). Nowoczesne reflektory szynowe LED pobierają 7–30 W, więc nawet kilkanaście opraw obciąża obwód w niewielkim stopniu — w praktyce to nie moc, a rozsądne rozplanowanie punktów zasilania decyduje o jakości instalacji.

Zasilanie szyny — od którego elementu zacząć

Każdy układ szynowy zaczyna się od złącza zasilającego — to w nim przewody z sufitu (lub z puszki) łączy się z bieżnią szyny. W systemach 3-fazowych złącza końcowe występują w wersji prawej i lewej: wybór zależy od tego, z której strony linii wychodzi przewód zasilający i po której stronie ma się znaleźć rowek sterujący szyny. Zamontowanie niewłaściwej wersji sprawi, że adapter oprawy nie zaskoczy we właściwej orientacji.

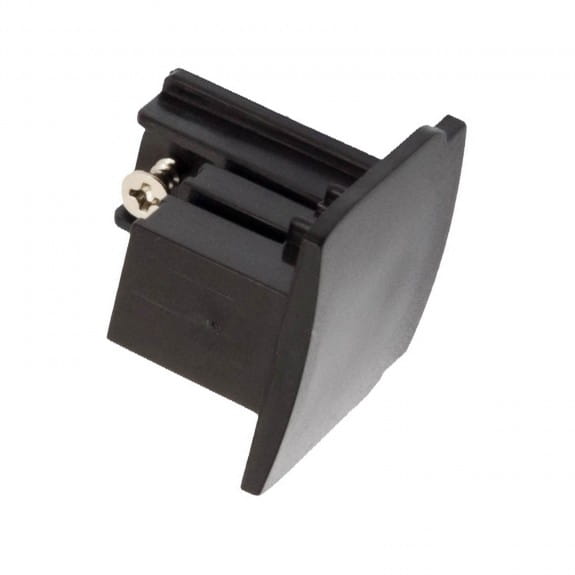

Na drugim końcu linii zawsze montuj zaślepkę końcową. To nie tylko estetyka — zaślepka zamyka dostęp do styków pod napięciem, co ma znaczenie zwłaszcza w domach z dziećmi i przy szynach zamontowanych nisko (np. na regale czy w witrynie). Koszt to kilka złotych, a różnica w wyglądzie i bezpieczeństwie — ogromna.

Samo podłączenie przewodów (L, N, PE — a w 3-fazówce L1, L2, L3, N, PE) opisaliśmy krok po kroku, ze schematem, w osobnym poradniku: jak podłączyć szynoprzewód 3-fazowy — schemat. Jeśli nie masz doświadczenia z instalacjami elektrycznymi, podłączenie zleć elektrykowi z uprawnieniami — łączenie szyn złączkami możesz natomiast spokojnie wykonać samodzielnie, bo odbywa się przy wyłączonym zasilaniu i nie wymaga ingerencji w instalację.

Montaż natynkowy czy podwieszany — zawiesia

Szyny najczęściej przykręca się bezpośrednio do sufitu (montaż natynkowy). Są jednak sytuacje, w których lepiej sprawdzi się zawieszenie szyny na linkach lub prętach:

sufit podwieszany, na którym nie ma jak pewnie zakotwić szyny co 50–80 cm,
wysokie pomieszczenie (3 m i więcej), gdzie światło warto opuścić bliżej blatu czy stołu,
loft z betonowym stropem i instalacją prowadzoną po wierzchu.

Zestawy zawieszenia pozwalają opuścić szynę na regulowaną wysokość i wypoziomować całą linię. Przy dłuższych ciągach stosuj jedno zawiesie przy każdym końcu odcinka oraz dodatkowe w pobliżu łączników — to właśnie miejsca łączenia są najbardziej wrażliwe na naprężenia.

Ogólne zasady montażu szyny do sufitu — rozstaw wkrętów, kotwienie w różnych typach stropów, poziomowanie — znajdziesz w poradniku jak zamontować oświetlenie szynowe.

Jak zaprojektować układ szyn krok po kroku

Zanim cokolwiek kupisz, narysuj układ na kartce lub w prostym planerze. Oto sprawdzona kolejność:

Ustal kształt linii. Prosta (I), kątowa (L), rozgałęziona (T), zamknięta rama (4 × L) czy siatka (T + X)?
Zmierz długości ramion i rozpisz je na dostępne odcinki szyn (1 m / 1,5 m / 2 m). Mniej łączeń = sztywniejsza i tańsza linia, więc preferuj dłuższe odcinki.
Policz łączniki według kształtu: każde połączenie w linii = 1 × I, każdy narożnik = 1 × L, każde rozgałęzienie = 1 × T, każde skrzyżowanie = 1 × X.
Wybierz punkt zasilania. Najbliżej wypustu z sufitu; przy długich układach rozważ łącznik z zasilaniem w środku linii.
Dodaj elementy końcowe: zaślepka na każdy otwarty koniec linii.
Zdecyduj o kolorze. Łączniki kupuj w kolorze szyny — czarny do czarnej, biały do białej; mieszanie kolorów na łączeniach psuje efekt całej realizacji.

Przykład 1 — kuchnia w kształcie L (blat 2,4 m + 1,8 m): dwie szyny 2 m i 1,5 m (drobny zapas nie szkodzi — oprawy przesuwasz po szynie), 1 × łącznik narożny L, 1 × złącze zasilające, 1 × zaślepka. Około 60–80 zł akcesoriów do systemu, który oświetli oba blaty bez jednego cienia.

Przykład 2 — salon 25 m², linia 4 m z ramieniem 1,5 m nad stołem: 2 × szyna 2 m + 1 × szyna 1,5 m, 1 × łącznik prosty I, 1 × trójnik T, 1 × złącze zasilające, 2 × zaślepki (dwa otwarte końce).

Przykład 3 — sklep, zamknięty prostokąt 4 × 2 m: 4 × szyna 2 m + 2 × szyna 1 m (lub 2 × 2 m po dłuższych bokach), 4 × łącznik narożny L, zasilanie łącznikiem zewnętrznym z zasilaniem w połowie dłuższego boku. W układzie zamkniętym nie zostają otwarte końce, więc zaślepki nie są potrzebne.

Najczęstsze błędy przy łączeniu szyn

Mieszanie systemów. Łącznik z innej serii "prawie pasuje" mechanicznie, ale nie przenosi poprawnie styków. Kupuj szynę i akcesoria z jednego standardu.
Pomylenie wersji prawej i lewej. W złączach zasilających i kątowych 3-fazowych kierunek ma znaczenie — przed zakupem sprawdź, z której strony linii wchodzi zasilanie.
Brak zaślepek. Otwarty koniec szyny to odsłonięte styki pod napięciem i kurz zbierający się w bieżni.
Łączenie "na siłę" bez wyłączenia zasilania. Wszystkie prace na szynie — łączenie, przesuwanie opraw poza adapterem — wykonuj przy wyłączonym obwodzie.
Zbyt wiele krótkich odcinków. Cztery szyny po 1 m i trzy łączniki tam, gdzie wystarczyłyby dwie szyny 2 m i jeden łącznik — każde dodatkowe łączenie to potencjalne miejsce przegięcia linii.
Ignorowanie faz przy 3-fazówce. Jeśli dzielisz oprawy na grupy (np. robocze i dekoracyjne), zaplanuj przypisanie faz przed montażem — po zabudowaniu sufitu zmiana wymaga demontażu złącza. Pomocne będzie tu nasze kompendium o systemach szynowych.

FAQ — najczęstsze pytania o łączniki do szyn

Czy mogę połączyć szynę 1-fazową z 3-fazową?

Nie. To dwa różne systemy — różnią się liczbą styków (3 vs 5), geometrią profilu i adapterami opraw. Jeśli chcesz przejść na sterowanie grupami opraw, wymień całą linię na 3-fazową.

Ile szyn mogę połączyć w jedną linię?

Mechanicznie — praktycznie dowolnie wiele. Elektrycznie ogranicza Cię obciążalność obwodu (przy oprawach LED 7–30 W to dziesiątki opraw) oraz spadki napięcia na długich ciągach. Przy liniach powyżej ok. 6 m warto doprowadzić zasilanie w środku układu łącznikiem z zasilaniem zamiast na końcu.

Czym różni się złączka wewnętrzna od łącznika zewnętrznego?

Złączka wewnętrzna chowa się w profilu — szyny stykają się czołowo, a połączenie jest niemal niewidoczne. Łącznik zewnętrzny jest widoczny jako krótki moduł między szynami, ale w zamian może pełnić funkcję punktu zasilania. Wewnętrzna = estetyka, zewnętrzny z zasilaniem = elastyczność elektryczna.

Czy łącznik przenosi wszystkie trzy fazy?

Tak — pełnowartościowe łączniki I, L, T i X w systemach 3-fazowych przenoszą wszystkie fazy, przewód neutralny i uziemienie na kolejne odcinki. Dzięki temu podział opraw na grupy działa w całym układzie, nie tylko na pierwszej szynie.

Czy do łączenia szyn potrzebuję elektryka?

Samo spinanie odcinków złączkami to praca mechaniczna wykonywana przy wyłączonym zasilaniu — poradzisz sobie samodzielnie. Uprawnienia elektryczne są potrzebne przy podłączaniu złącza zasilającego do instalacji, zgodnie z ogólnymi zasadami prac elektrycznych.

Podsumowanie

Łączniki i złączki to najtańszy element systemu szynowego, a jednocześnie ten, który decyduje o jego funkcjonalności: pozwalają wydłużać linie, skręcać je pod kątem, rozgałęziać i zasilać w najdogodniejszym punkcie. Zapamiętaj trzy zasady: kupuj akcesoria z tej samej serii co szyna, planuj kształt układu przed zakupem i zawsze domykaj otwarte końce zaślepkami.
