Szyna jednofazowa (listwa szynowa 230V) — zastosowanie, montaż i dobór opraw [poradnik 2026]
Jeśli planujesz nowoczesne, elastyczne oświetlenie i nie potrzebujesz kilku niezależnych obwodów na jednej szynie, szyna jednofazowa to najprostszy i najtańszy sposób, by zacząć. To podstawowy wariant systemu szynowego: jedna listwa szynowa zasilana z domowej instalacji 230 V, na której zawieszasz dowolną liczbę reflektorów i przesuwasz je tam, gdzie akurat potrzebujesz światła. Żadnego kucia, żadnego prowadzenia osobnych przewodów do każdej lampy.
W tym poradniku tłumaczymy po kolei: czym dokładnie jest szyna jednofazowa (i czy „listwa szynowa” to to samo), kiedy wystarczy jeden obwód, a kiedy lepiej sięgnąć po wersję 3-fazową, jak policzyć długość szyny i liczbę opraw oraz jak bezpiecznie zamontować cały system krok po kroku. Na końcu znajdziesz tabele doboru, listę najczęstszych błędów i sekcję FAQ.
Sklep LampyNaSzyne.pl prowadzimy od 2020 roku i oświetlenie szynowe to nasza specjalność — wszystkie podawane parametry pochodzą z produktów, które realnie mamy w ofercie i wysyłamy klientom.
Co to jest szyna jednofazowa (listwa szynowa)?
Szyna jednofazowa to aluminiowa lub stalowa listwa szynowa z wewnętrznymi torami zasilającymi, montowana na suficie lub ścianie. Wpinasz w nią reflektory za pomocą adaptera z zatrzaskiem — adapter dociska styki do szyn pod napięciem, więc oprawa zaczyna świecić od razu po obróceniu blokady. Całą listwę zasilasz w jednym punkcie, doprowadzając do niej standardowy przewód 230 V z puszki.
„Jednofazowa” oznacza, że w profilu biegnie jeden obwód świetlny — fazę, zero i przewód ochronny (PE). W praktyce znaczy to tyle, że wszystkie oprawy na takiej szynie zapalają się i gasną razem, sterowane jednym włącznikiem (lub jednym kanałem ściemniacza). To zupełnie wystarcza w większości domowych zastosowań, gdzie i tak chcemy włączać całe oświetlenie strefy naraz.
Listwa szynowa, szynoprzewód, szyna 1-fazowa — czy to to samo?
To jeden z najczęściej mylonych tematów, więc ustalmy nazewnictwo:
- Listwa szynowa = szynoprzewód = szyna oświetleniowa — to synonimy tego samego elementu nośno-zasilającego.
- Szyna jednofazowa (1-fazowa) to listwa z jednym obwodem (3 styki: L, N, PE).
- Szyna 3-fazowa to listwa z trzema obwodami (najczęściej oznaczenie L1/L2/L3 + N + PE), pozwalająca podzielić oprawy na 3 niezależnie sterowane grupy.
Jeśli więc w wyszukiwarce wpisujesz „listwa szynowa”, „szyna oświetleniowa” albo „szyna jednofazowa” — w 99% przypadków chodzi o ten sam produkt w wariancie 1-fazowym. Klasyczne listwy 230 V mają zwykle szerokość profilu ok. 20–22 mm i występują w długościach od 1 m wzwyż.
Budowa i napięcie 230 V
System 1-fazowy pracuje bezpośrednio na napięciu sieciowym 230 V AC — nie wymaga zewnętrznego zasilacza (transformatora), w przeciwieństwie do szyn magnetycznych 48 V. To znacząco upraszcza i potania instalację: kupujesz listwę, zasilanie końcowe (tzw. wpust prądowy), oprawy i ewentualnie łączniki — i to wszystko.
W ofercie znajdziesz dwa popularne typy listew 1-fazowych:

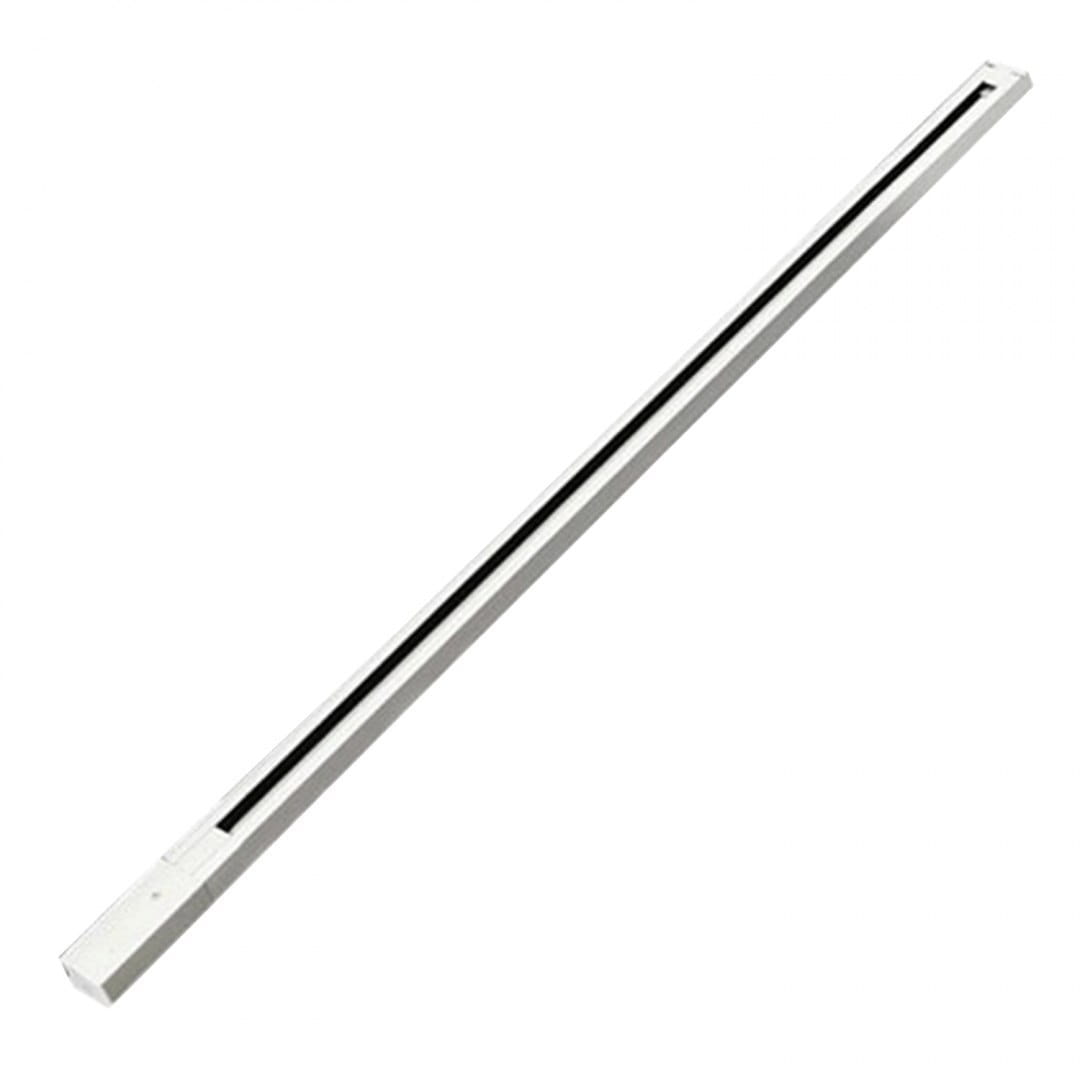

- klasyczna listwa szynowa 230 V (np. 1 m / 1,5 m, biała lub czarna) — uniwersalna, najtańsza,

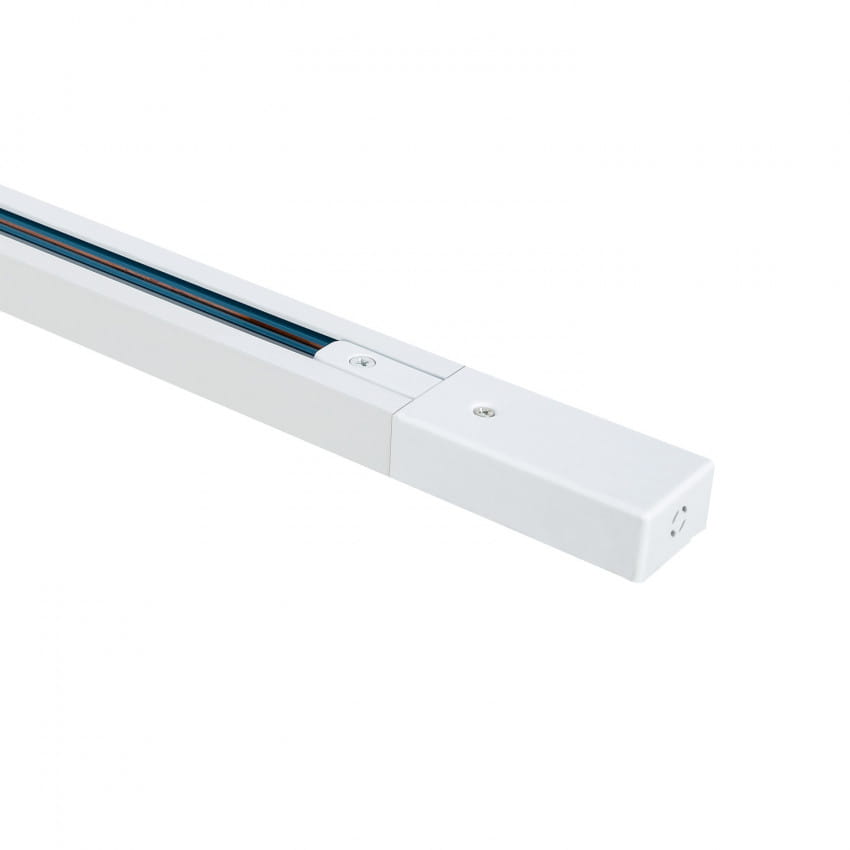

- szyna UltraPower o wzmocnionym profilu i estetycznych, niewidocznych złączkach — gdy zależy Ci na efekcie ciągłej, „bezszwowej” linii światła.
Szyna jednofazowa czy 3-fazowa? Kiedy wystarczy jeden obwód
To kluczowa decyzja na początku projektu. Zasada jest prosta: jednofazowa, gdy chcesz sterować całym oświetleniem strefy jednym włącznikiem; trójfazowa, gdy potrzebujesz kilku scen świetlnych na jednej linii.
| Cecha | Szyna 1-fazowa | Szyna 3-fazowa |
|---|---|---|
| Liczba obwodów | 1 | 3 (niezależne grupy) |
| Sterowanie | jeden włącznik dla wszystkich opraw | do 3 grup osobno |
| Napięcie | 230 V | 230 V |
| Koszt listwy i opraw | niższy | wyższy |
| Typowe zastosowanie | dom, mieszkanie, korytarz, kuchnia | sklep, galeria, duży salon ze scenami |
| Złożoność montażu | mała | średnia |
W praktyce: w mieszkaniu, kuchni, przedpokoju czy sypialni szyna 1-fazowa załatwia sprawę i pozwala zaoszczędzić. Po wersję 3-fazową sięgaj, gdy na jednej szynie chcesz np. osobno włączać światło nad stołem, osobno doświetlenie obrazów, a osobno światło ogólne. Pełne porównanie wszystkich wariantów znajdziesz w artykule Szynoprzewód 1, 2 i 3-fazowy — różnice i zastosowania.
Gdzie sprawdza się oświetlenie 1-fazowe
Oświetlenie szynowe 1-fazowe to wszechstronne rozwiązanie do wnętrz mieszkalnych i mniejszych przestrzeni komercyjnych:
- Salon i pokój dzienny — światło ogólne plus możliwość skierowania kilku reflektorów na strefę wypoczynkową czy regał.
- Kuchnia — doświetlenie blatu roboczego i wyspy; reflektory ustawiasz dokładnie nad strefą cięcia i gotowania.
- Przedpokój i korytarz — wąska przestrzeń, w której liczy się jedna prosta linia światła wzdłuż ciągu komunikacyjnego.
- Sypialnia i garderoba — miękkie, kierunkowe światło bez konieczności montażu wielu osobnych opraw.
- Home office, pracownia, mała galeria — gdy potrzebujesz elastycznie przestawiać akcenty świetlne.
Dużą zaletą systemu jest mobilność: jeśli przemeblujesz pokój, wystarczy przesunąć reflektory wzdłuż szyny, zamiast przewiercać sufit w nowym miejscu.
Jak dobrać długość szyny i liczbę opraw
Tu zaczyna się projektowanie. Potrzebujesz dwóch liczb: ile lumenów wymaga pomieszczenie oraz ile opraw się na to złoży.
Krok 1 — policz potrzebny strumień światła
Orientacyjne zapotrzebowanie na strumień świetlny w przeliczeniu na metr kwadratowy:
| Pomieszczenie | Strumień (lm/m²) |
|---|---|
| Sypialnia, korytarz | 100–150 |
| Salon (światło ogólne) | 120–200 |
| Kuchnia, blat roboczy | 250–300 |
| Biuro, pracownia | 300–400 |
Przykład: salon 25 m² przy 120 lm/m² to ok. 3000 lm. Jeśli pojedynczy reflektor szynowy LED 30 W daje ~2700–3000 lm, do światła ogólnego wystarczą 3–4 oprawy rozmieszczone co 50–80 cm. W kuchni 10 m² przy 250 lm/m² potrzebujesz ~2500 lm, czyli również 3–4 mocniejsze reflektory skierowane na blat.
Krok 2 — dobierz długość listwy
Praktyczna reguła: szyna powinna obejmować 60–80% długości doświetlanej strefy, żeby oprawy dało się sensownie rozstawić. Dla strefy 3 m wybierz listwę ok. 2 m; listwy łączysz w dłuższe odcinki za pomocą łączników prostych. Standardowe długości to 1 m i 1,5 m — wygodne do komponowania dowolnej linii.
Krok 3 — sprawdź dopuszczalne obciążenie
Listwa 1-fazowa 230 V ma określone maksymalne obciążenie prądowe (zwykle do 16 A, czyli teoretycznie kilka kW). W praktyce oświetlenie LED jest na tyle energooszczędne (sprawność rzędu 90–120 lm/W), że nawet kilkanaście opraw nie zbliży Cię do limitu. Zostaw jednak zapas — nie projektuj instalacji „pod korek”.
Dobór opraw do szyny jednofazowej
Do szyny 1-fazowej pasują wyłącznie oprawy 1-fazowe (z adapterem 1-fazowym). Masz do wyboru dwie filozofie:
Reflektor z wymienną żarówką GU10
Oprawa, w której sam wkręcasz żarówkę GU10. Plus: po latach lub przy zmianie nastroju wymieniasz tylko źródło światła (inna barwa, inna moc), a nie całą oprawę. To rozwiązanie elastyczne i wygodne serwisowo — dobór samej żarówki opisaliśmy w poradniku Jaka żarówka do lampy.
Reflektor ze zintegrowanym LED
Oprawa z wbudowanym, fabrycznie dobranym modułem LED. Plus: zwykle wyższa sprawność, lepsze odprowadzanie ciepła i spójny, „czysty” strumień. Minus: po awarii diody wymienia się całą oprawę. To dobry wybór, gdy zależy Ci na maksymalnej jakości światła i estetyce — np. reflektor PRO 4000 K daje neutralną, przyjemną do pracy barwę.
Niezależnie od typu zwróć uwagę na trzy parametry:
- Barwa światła: 3000 K (ciepła, salon/sypialnia), 4000 K (neutralna, kuchnia/biuro), 6000 K (zimna, pomieszczenia techniczne). Szerzej w artykule Barwa światła LED — jak wybrać.
- Kąt świecenia: wąski 15–24° do akcentowania (obraz, regał), szeroki 36–60° do światła ogólnego.
- Oddawanie barw (CRI): ≥ 80 do większości wnętrz, ≥ 90 tam, gdzie liczy się wierność kolorów (kuchnia, garderoba, lustro).
Jeśli chcesz przegląd wszystkich typów opraw szynowych, zajrzyj do poradnika Lampy do szynoprzewodów — jakie wybrać.
Akcesoria — łączniki, zasilanie, zaślepki
Sama listwa to nie wszystko. Kompletny system 1-fazowy składa się z kilku elementów:
- Wpust prądowy (zasilanie końcowe) — element, do którego podłączasz przewód 230 V z instalacji.
- Łączniki proste (I) — łączą dwie listwy w jedną dłuższą linię.
- Łączniki narożne (L) — pozwalają „zawinąć” szynę za róg, np. wzdłuż dwóch ścian korytarza.
- Łączniki T i X — do rozgałęzień, gdy budujesz bardziej rozbudowany układ.
- Zaślepki końcowe — zabezpieczają i estetycznie zamykają koniec listwy.
Jeśli planujesz poprowadzić światło wzdłuż dwóch ścian (typowy układ „L” w przedpokoju lub kuchni), niezbędny będzie łącznik narożny — dba o ciągłość obwodu na zakręcie.
Wskazówka dla początkujących: najprościej zacząć od gotowego zestawu — szyna + komplet reflektorów + zasilanie w jednym pudełku. Nie musisz wtedy dobierać elementów osobno i masz pewność kompatybilności.
Dla wymagających estetycznie polecamy też dłuższą szynę UltraPower 2 m z dyskretnymi złączkami — buduje efekt jednolitej linii światła bez widocznych przerw.
Montaż szyny jednofazowej krok po kroku
⚠️ Bezpieczeństwo przede wszystkim. Podłączenie listwy do instalacji 230 V to praca pod napięciem sieciowym. Jeśli nie masz doświadczenia w pracach elektrycznych, zleć podłączenie uprawnionemu elektrykowi. Zawsze wyłącz zasilanie obwodu w rozdzielnicy i sprawdź brak napięcia próbnikiem.
- Wyłącz zasilanie odpowiedniego obwodu w skrzynce bezpiecznikowej i upewnij się próbnikiem, że przewody są beznapięciowe.
- Zaznacz przebieg szyny na suficie. Pamiętaj o regule 60–80% długości strefy i o rozstawie opraw 50–80 cm.
- Przykręć listwę do sufitu na kołkach (montaż natynkowy) lub osadź w przygotowanym wgłębieniu (podtynkowy). Szczegóły metod opisaliśmy w poradniku Jak zamontować oświetlenie szynowe.
- Podłącz wpust prądowy zgodnie z oznaczeniami: L (faza), N (zero), PE (żółto-zielony, ochronny). Zachowaj polaryzację — błędne podłączenie L i N grozi nieprawidłową pracą opraw.
- Zamontuj łączniki i zaślepki, jeśli budujesz dłuższą lub załamaną linię.
- Wepnij reflektory: wsuń adapter w szynę i obróć blokadę do pozycji zatrzaśniętej. Oprawa „złapie” styki obwodu.
- Załącz zasilanie i sprawdź działanie. Na koniec ustaw kąty reflektorów tam, gdzie chcesz mieć światło.
Cały schemat podłączenia obwodu (analogiczny dla wersji 1-fazowej) znajdziesz w artykule Jak podłączyć szynoprzewód — schemat krok po kroku.
Najczęstsze błędy przy montażu szyny 1-fazowej
- Mieszanie systemów — oprawa 3-fazowa nie zadziała prawidłowo (lub wcale) na szynie 1-fazowej i odwrotnie. Adaptery różnią się układem styków. Zawsze dobieraj oprawy 1-fazowe do listwy 1-fazowej.
- Zbyt krótka szyna — listwa na całą strefę bez zapasu uniemożliwia sensowne rozstawienie opraw. Lepiej kupić odrobinę dłuższą i połączyć odcinki.
- Brak zaślepki końcowej — otwarty koniec listwy to zarówno kwestia bezpieczeństwa, jak i estetyki.
- Złe oszacowanie lumenów — za mało opraw daje ciemne wnętrze, za dużo — efekt „sali operacyjnej”. Trzymaj się tabeli lm/m².
- Pomijanie barwy i CRI — w kuchni i przy lustrze niskie CRI fałszuje kolory. Wybierz CRI ≥ 90 tam, gdzie to ważne.
- Praca pod napięciem bez wyłączenia obwodu — najgroźniejszy błąd. Zawsze najpierw rozdzielnica i próbnik.
Podsumowanie
Szyna jednofazowa (listwa szynowa 230 V) to najprostszy punkt wejścia w świat elastycznego oświetlenia kierunkowego: jeden obwód, jeden włącznik, dowolnie przestawiane reflektory i brak potrzeby zewnętrznego zasilacza. Sprawdza się w mieszkaniach, kuchniach, przedpokojach, sypialniach i mniejszych przestrzeniach komercyjnych. Wystarczy dobrać długość listwy do strefy, policzyć lumeny, wybrać oprawy 1-fazowe (GU10 wymienne lub zintegrowane LED) i skompletować łączniki oraz zasilanie.
Gotowe rozwiązania znajdziesz w kategoriach Szynoprzewody 1-fazowe, Reflektory 1-fazowe oraz Zestawy 1-fazowe. A jeśli chcesz spojrzeć na cały system z lotu ptaka, zacznij od naszego filaru Oświetlenie szynowe — kompletny przewodnik.
FAQ
Czy szyna jednofazowa potrzebuje zasilacza?
Nie. System 1-fazowy pracuje bezpośrednio na napięciu 230 V z domowej instalacji, więc nie wymaga transformatora ani zasilacza. Zasilacz jest potrzebny dopiero w niskonapięciowych systemach magnetycznych 48 V.
Czy na szynie 1-fazowej mogę sterować lampami osobno?
Nie w ramach jednej szyny — wszystkie oprawy 1-fazowe na jednej listwie włączają się i gasną razem (jeden obwód). Jeśli potrzebujesz kilku niezależnych grup światła na jednej linii, wybierz szynę 3-fazową. Możesz jednak ściemniać cały obwód jednym ściemniaczem.
Ile opraw zmieści się na jednej listwie szynowej?
Liczbę opraw ogranicza długość szyny (rozstaw 50–80 cm) oraz dopuszczalne obciążenie prądowe (zwykle do 16 A). Przy energooszczędnych reflektorach LED limit prądowy praktycznie nigdy nie jest problemem — wcześniej zabraknie miejsca na listwie niż mocy.
Czy reflektor 3-fazowy zadziała na szynie 1-fazowej?
Nie należy ich mieszać. Adaptery opraw 1- i 3-fazowych mają inny układ styków. Do listwy 1-fazowej zawsze dobieraj oprawy 1-fazowe — w przeciwnym razie oprawa nie zadziała poprawnie lub w ogóle.
Listwa szynowa, szynoprzewód czy szyna oświetleniowa — co kupić?
To synonimy tego samego produktu. Szukając „listwy szynowej”, „szynoprzewodu” lub „szyny oświetleniowej” w wariancie jednofazowym, trafisz na tę samą grupę listew 230 V. Wybór sprowadza się do długości, koloru (biała/czarna) i typu profilu (klasyczny lub UltraPower).
