Planowanie oświetlenia z szynoprzewodem 3-fazowym może wydawać się skomplikowane — mamy trzy fazy, specjalne złącza i zupełnie inny schemat podłączenia niż w przypadku systemu 1-fazowego. A jednak, gdy raz zrozumiesz zasadę, instalacja jest logiczna i powtarzalna. W tym poradniku pokażemy Ci krok po kroku, jak prawidłowo podłączyć szynoprzewód 3-fazowy, jakie elementy są niezbędne i czego absolutnie nie wolno pominąć.
Szynoprzewody 3-fazowe są szczególnie popularne w większych przestrzeniach — salonach powyżej 30 m², restauracjach, sklepach i biurach open space — wszędzie tam, gdzie potrzeba dużej elastyczności w rozmieszczeniu punktów świetlnych. Trzy niezależne obwody na jednej szynie pozwalają strefować oświetlenie i zmniejszać obciążenie każdego z obwodów.
Zanim jednak przejdziesz do wiercenia i ciągnięcia kabli, warto upewnić się, że rozumiesz schemat elektryczny i masz kompletny zestaw elementów. Właśnie temu służy ten artykuł.
Czym jest szynoprzewód 3-fazowy i jak działa?
Szynoprzewód 3-fazowy to szyna oświetleniowa zawierająca cztery przewodniki elektryczne: trzy fazy (L1, L2, L3) oraz przewód neutralny (N). W odróżnieniu od systemu 1-fazowego, każda lampa lub reflektor może być podłączona do innej fazy — dzięki czemu możesz rozłożyć obciążenie elektryczne równomiernie na cały obwód budynku.
Trzy fazy zapewniają:
- Większą sumaryczną moc — każda faza może obsłużyć do 3 680 W (przy bezpieczniku 16 A), więc łącznie szyna wytrzymuje nawet 11 000 W opraw
- Strefowanie oświetlenia — możesz włączać i wyłączać poszczególne strefy niezależnie od siebie
- Redundancję — awaria lub wyłączenie jednej fazy nie gasi całego pomieszczenia
- Ściemnianie strefowe — podłączenie dimmera na jednej fazie nie wpływa na pozostałe dwie fazy
Ważne rozróżnienie: szynoprzewód 3-fazowy to NIE to samo co szynoprzewód magnetyczny. Ten drugi używa specjalnego niskiego napięcia (48 V DC) i ma zupełnie inny schemat montażu. W tym artykule omawiamy wyłącznie klasyczny system 3-fazowy zasilany napięciem 230 V / 400 V AC.
Lista elementów — co potrzebujesz do instalacji?
Zanim zaczniesz, przygotuj wszystkie elementy. Brak choćby jednego akcesorium może zatrzymać montaż w połowie drogi.
Elementy obowiązkowe

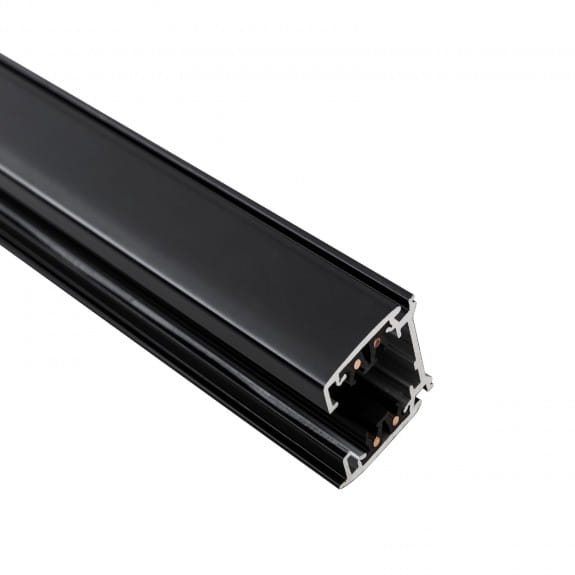

1. Szyna 3-fazowa dobrana do długości pomieszczenia. Standardowe długości to 1 m, 2 m i 3 m. Do pomieszczeń wymagających dłuższych szyn łącz odcinki specjalnymi łącznikami wewnętrznymi. Sprawdź naszą kategorię szynoprzewodów 3-fazowych.

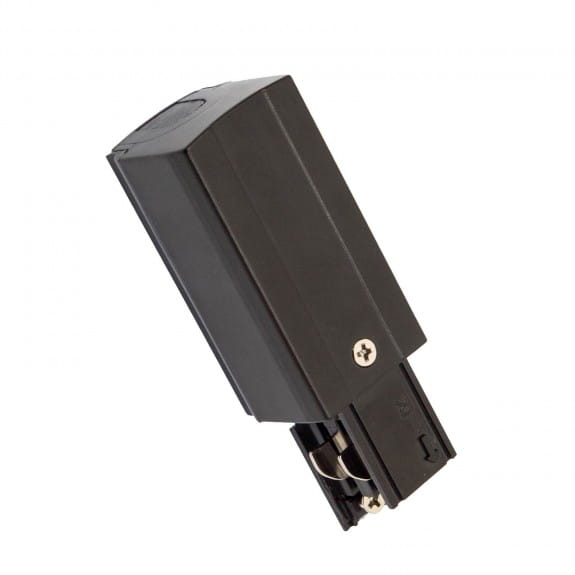

2. Złącze zasilające (zwane też zasilaczem szyny lub end-feed connector) — to specjalny łącznik, który łączy szynę z instalacją elektryczną w ścianie lub suficie. Uwaga: złącze jest kierunkowe — dostępne jako prawe lub lewe, zależnie od strony, z której wychodzi zasilanie.

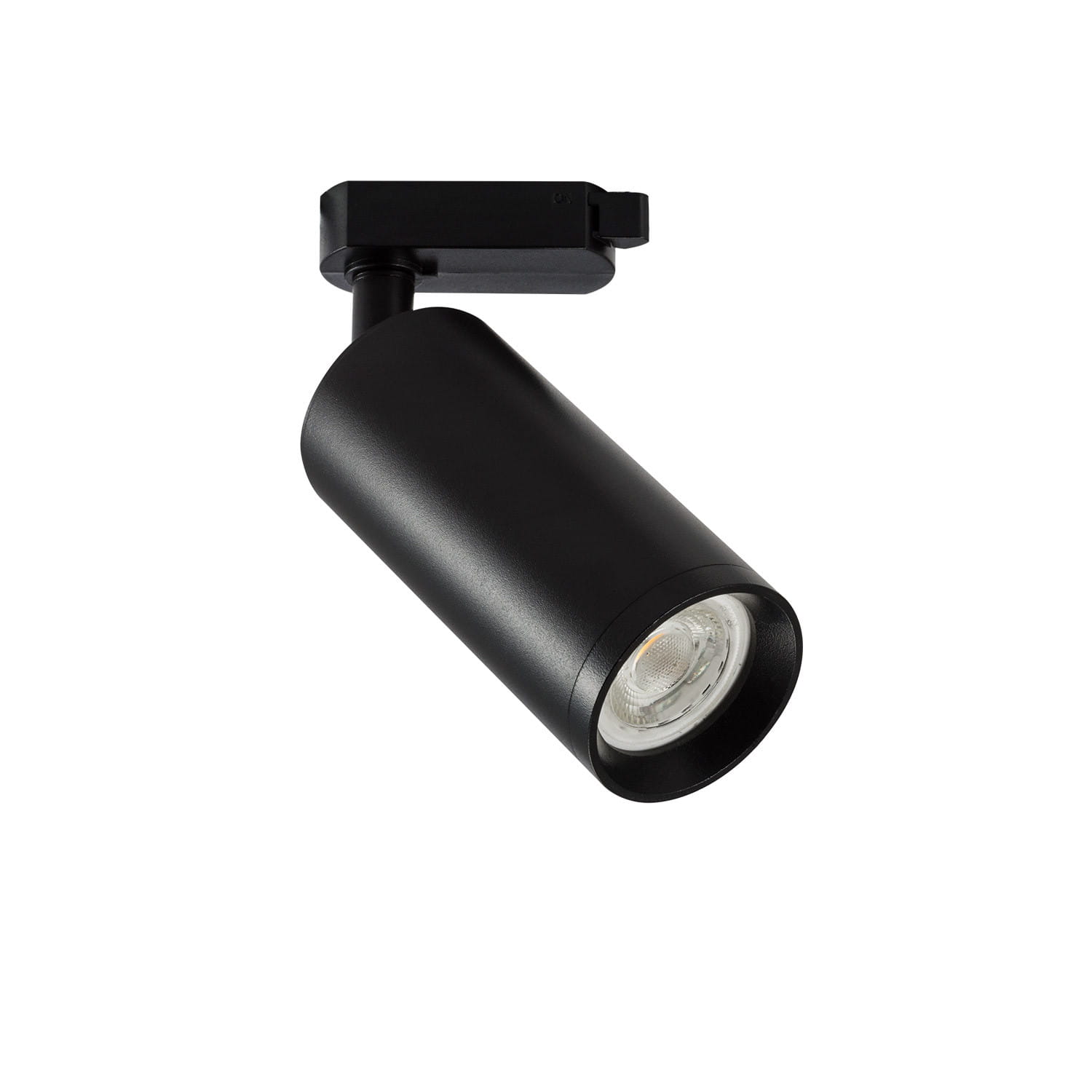

3. Oprawy i reflektory 3-fazowe — reflektory trójfazowe mają specjalne gniazdo z czterema stykami. NIE można montować opraw 1-fazowych na szynie 3-fazowej bez adaptera. Pełny wybór znajdziesz w kategorii reflektory 3-fazowe.
4. Zaślepki końcowe — niezbędne ze względów bezpieczeństwa; zakrywają otwarte końce szyny i uniemożliwiają przypadkowy kontakt ze stykami pod napięciem.

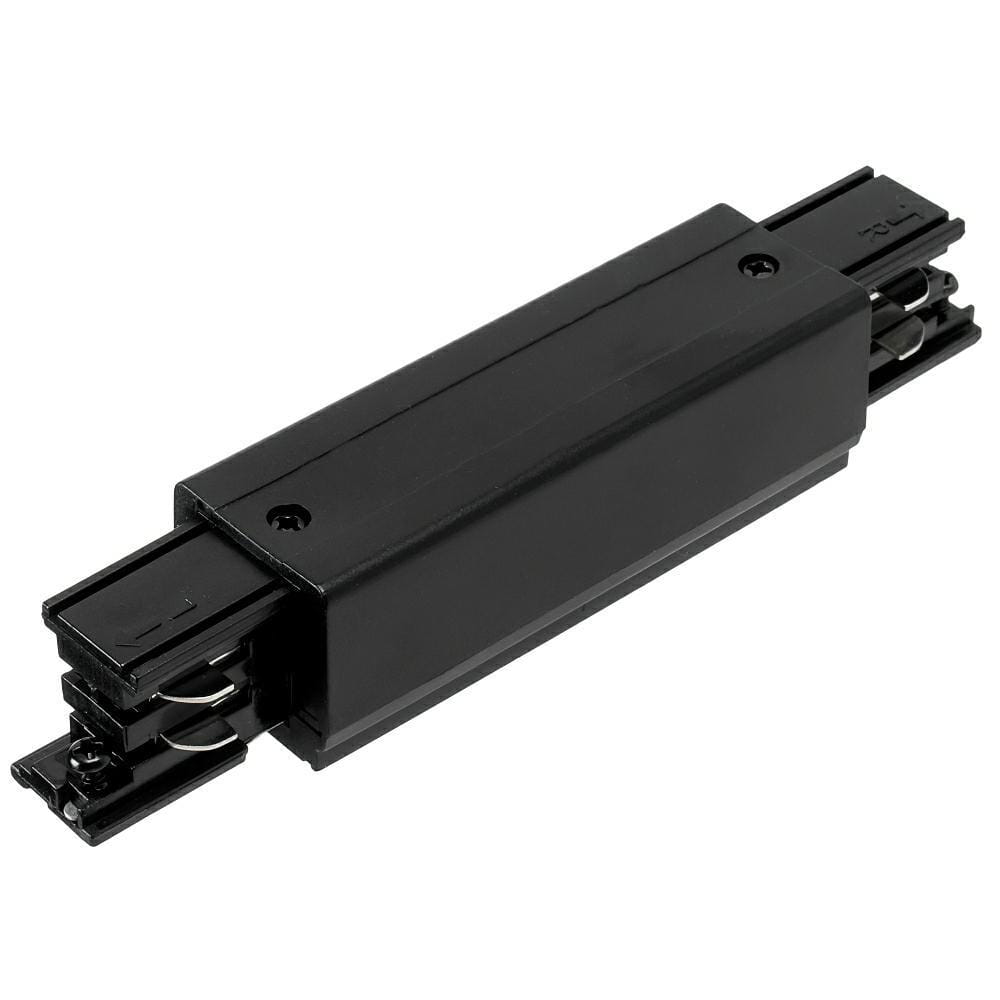

5. Łączniki (opcjonalne) — jeśli szyna ma mieć kształt L, T lub X, potrzebujesz odpowiednich łączników kątowych lub trójnikowych. Cały asortyment dostępny w kategorii akcesoria do szyn 3-fazowych.
Kabel zasilający
Kabel YDY 5×1,5 mm² lub YDY 5×2,5 mm² (trzy fazy + N + PE). Nigdy nie używaj kabla 3-żyłowego — brak przewodu ochronnego PE to zagrożenie dla życia.
Schemat elektryczny szynoprzewodu 3-fazowego
Schemat podłączenia szyny 3-fazowej do instalacji elektrycznej wygląda następująco:
Rozdzielnica (instalacja elektryczna): L1 ──→ styk 1 złącza zasilającego szyny L2 ──→ styk 2 złącza zasilającego szyny L3 ──→ styk 3 złącza zasilającego szyny N ──→ styk N złącza zasilającego szyny PE ──→ obudowa metaliczna szyny (uziemienie)
Kabel zasilający szynę powinien być 5-żyłowy — trzy fazy, przewód neutralny i przewód ochronny. W rozdzielnicy każda faza powinna być zabezpieczona osobnym bezpiecznikiem nadmiarowym (MCB):
| Bezpiecznik MCB | Maks. moc na fazie | Zalecane obciążenie (80%) |
|---|---|---|
| 10 A | 2 300 W | do 1 800 W |
| 16 A | 3 680 W | do 2 900 W |
| 20 A | 4 600 W | do 3 700 W |
Ważna uwaga o przewodzie neutralnym: W systemie 3-fazowym przewód N jest wspólny dla wszystkich trzech faz. Bez prawidłowego podłączenia N zasilacze LED nie będą działały poprawnie — wymagają one zamkniętego obwodu przez przewód neutralny.
Złącze zasilające ma oznaczone gniazda (zwykle kolorem lub numerem). Przed podłączeniem sprawdź instrukcję konkretnego modelu. Błędne podłączenie faz może uszkodzić oprawy, zwłaszcza te z funkcją ściemniania (dimmowania).
Jak podłączyć szynoprzewód 3-fazowy — krok po kroku
Krok 1: Odłącz zasilanie
Bezwzględnie przed jakąkolwiek pracą elektryczną wyłącz zasilanie w rozdzielnicy — wyłącz bezpiecznik obwodu, do którego będziesz podłączać szynę. Użyj weryfikatora napięcia lub multimetru, aby potwierdzić brak napięcia na kablu wychodzącym z sufitu lub ściany.
Krok 2: Zaznacz otwory montażowe
Ułóż szynę wzdłuż planowanej linii montażu i zaznacz otwory. Standardowy rozstaw to co 25–30 cm dla klasycznych szyn aluminiowych, co 50 cm dla szyn ultra power ze wzmocnionym profilem. Sprawdź poziomicą, czy linia montażu jest idealnie pozioma.
Krok 3: Podłącz złącze zasilające do szyny
Złącze zasilające najłatwiej podłączyć przed montażem szyny na suficie — na stole, przy dobrym oświetleniu. Złącze ma cztery zaciski: L1, L2, L3 i N. Wprowadź kabel 5-żyłowy i podłącz żyły do odpowiednich zacisków zgodnie z oznaczeniami na złączu. Uziemienie PE trafia do obudowy szyny przez metalowy kontakt złącza — zazwyczaj automatycznie.
Krok 4: Zamknij końce szyny zaślepkami
Zawsze zakończ szynę zaślepkami — nawet jeśli planujesz jej rozbudowę w przyszłości. Otwarta szyna pod napięciem to poważne zagrożenie elektryczne. Pełny wybór złącz i zaślepek 3-fazowych znajdziesz w naszym sklepie.
Krok 5: Wywierć otwory i zamontuj szynę
Wywierć otwory w suficie, wstaw kołki rozporowe i przykręć szynę wraz z zamontowanym złączem zasilającym. Sprawdź raz jeszcze poziomicą — asymetryczna szyna jest bardzo widoczna po montażu opraw.
Krok 6: Podłącz kabel do rozdzielnicy
Drugi koniec kabla 5-żyłowego poprowadź do skrzynki rozdzielczej i podłącz:
- L1 do bezpiecznika fazy 1 (zwykle żyła brązowa lub czarna)
- L2 do bezpiecznika fazy 2 (żyła czarna lub szara)
- L3 do bezpiecznika fazy 3 (żyła szara lub czarna)
- N do szyny zerowej (żyła niebieska)
- PE do szyny uziemienia (żyła żółto-zielona)
Krok 7: Zamontuj oprawy i ustaw fazy
Oprawy 3-fazowe montuje się przez wsunięcie złącza oprawy w tor szyny i obrócenie o 90° — słyszysz charakterystyczne kliknięcie blokady. Przed montażem każdej oprawy ustaw przełącznik fazy (L1/L2/L3) na oprawie — grupuj oprawy w strefy: np. wszystkie nad stołem jadalnym ustawiasz na L1, nad kanapą na L2, nad kuchnią na L3.
Krok 8: Włącz zasilanie i przetestuj
Włącz bezpieczniki w rozdzielnicy. Sprawdź, czy wszystkie oprawy świecą. Jeśli któraś nie działa: sprawdź przełącznik fazy na oprawie (może być ustawiony na fazę bez napięcia), sprawdź podłączenie przewodu N w złączu zasilającym lub zweryfikuj ciągłość kabla multimetrem.
Bezpieczeństwo elektryczne — czego absolutnie nie wolno pominąć
- Nigdy nie pracuj pod napięciem — zawsze wyłącz bezpiecznik i potwierdź brak napięcia multimetrem
- PE jest obowiązkowy — metalowa obudowa szyny MUSI być uziemiona; brak uziemienia to bezpośrednie zagrożenie życia
- Używaj kabla 5-żyłowego — YDY 5×1,5 lub 5×2,5 mm²; nigdy 3-żyłowego
- Osobny bezpiecznik na każdą fazę — umożliwia wyłączenie jednej strefy bez odcięcia całego oświetlenia
- Certyfikowane produkty z oznaczeniem CE — tanie zamienniki bez certyfikatów mogą mieć zbyt cienkie styki, które w dłuższym użytkowaniu się przegrzewają
- Klasa IP dobrana do pomieszczenia — w łazience (sufit powyżej 2,25 m) wymagane minimum IP44; w salonie wystarczy IP20
- Nie przekraczaj 80% obciążenia bezpiecznika — przy bezpieczniku 16 A suma mocy opraw na danej fazie nie powinna przekraczać 2 900 W
Jeśli nie masz pewności co do stanu instalacji elektrycznej — skonsultuj się z elektrykiem posiadającym uprawnienia SEP do 1 kV. Podłączenie szyny 3-fazowej to praca przy trzech fazach jednocześnie i wymaga podstawowego doświadczenia elektrycznego.
Jak dobrać moc i liczbę opraw na szynie 3-fazowej?
Jeden z najczęstszych błędów to montaż zbyt wielu lub zbyt mało wydajnych opraw względem potrzeb pomieszczenia.
Zasada ogólna dla oświetlenia LED:
- Salon, jadalnia: 20–30 lm/m² (oświetlenie ogólne)
- Salon 30 m² = 600–900 lm łącznie; przy oprawach 700 lm/szt. wystarczą 4–6 opraw
Przy 6 oprawach po 10 W całkowita moc wynosi 60 W — to marginalny ułamek możliwości instalacji. Realnym wyzwaniem nie jest ochrona bezpieczników, lecz równomierne rozłożenie opraw między fazy, by każda strefa miała podobne obciążenie. Zadbaj o to, żeby oprawy o identycznej temperaturze barwowej (np. 3000 K) były na tej samej fazie — ewentualne różnice w ściemnianiu nie będą wtedy widoczne jako nieestetyczne mieszanie barwy światła.
Jeśli szukasz gotowego rozwiązania pod klucz, doskonałym wyborem jest zestaw startowy z szyną i oprawami:

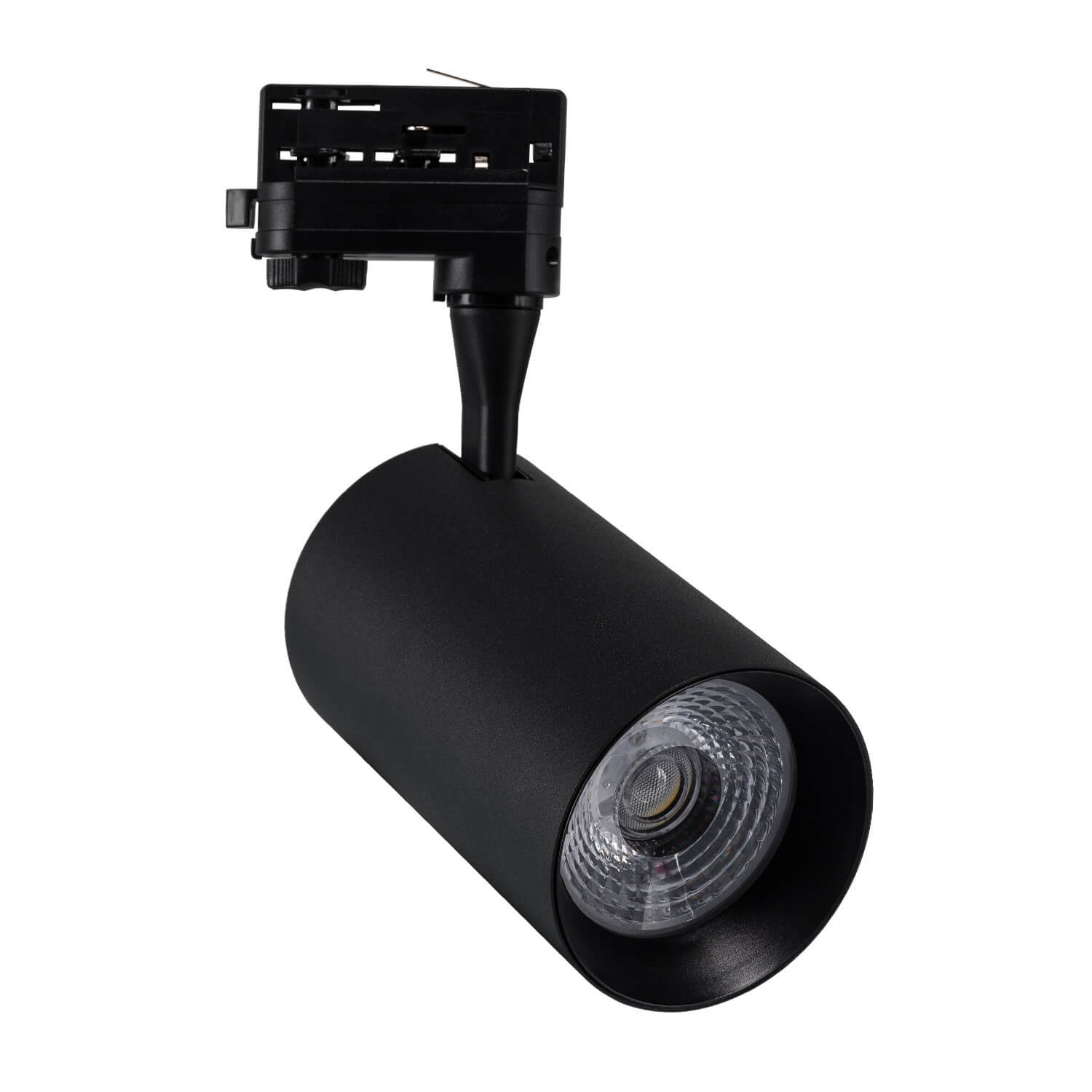

Dla intensywnego oświetlenia komercyjnego (sklep, restauracja, biuro) — reflektor LED 30 W × 20 szt. = 600 W łącznie, czyli 200 W/fazę — daleko poniżej limitu bezpiecznika 16 A.
Szynoprzewód 3-fazowy vs 1-fazowy — kiedy wybrać który?
| Cecha | System 1-fazowy | System 3-fazowy |
|---|---|---|
| Przewody w szynie | 2 (L + N) | 4 (L1 + L2 + L3 + N) |
| Maksymalna moc | ~3 500 W | ~11 000 W |
| Strefowanie oświetlenia | Nie | Tak |
| Cena szyny | niższa | wyższa o 20–40% |
| Kabel zasilający | 3-żyłowy | 5-żyłowy (obowiązkowy) |
| Idealne zastosowanie | Salony do 25 m², sypialnie | Duże salony, lokale, biura |
Wybierz system 3-fazowy jeśli: pomieszczenie ma powyżej 25–30 m², planujesz powyżej 8 opraw, chcesz niezależnie sterować strefami oświetlenia lub projektujesz lokal handlowy, restaurację bądź biuro.
Wybierz system 1-fazowy jeśli: pomieszczenie jest mniejsze i nie wymaga strefowania, zależy Ci na prostszej instalacji bez kabla 5-żyłowego lub preferujesz niższy koszt zakupu szyny i akcesoriów.
FAQ — najczęstsze pytania
Czy mogę podłączyć oprawę 1-fazową do szyny 3-fazowej?
Nie — oprawy są projektowane pod konkretny standard szyny. Oprawa 1-fazowa ma dwa styki i nie pasuje mechanicznie do czterostykowego gniazda szyny 3-fazowej. Zawsze używaj opraw wyraźnie oznaczonych jako 3-fazowe lub kompatybilnych adapterów — o ile producent je przewiduje.
Ile opraw mogę podłączyć do jednej szyny 3-fazowej?
Nie ma sztywnego limitu liczby, ale obowiązuje limit mocy: maksymalnie 80% wartości bezpiecznika na daną fazę. Przy oprawach LED 10 W i bezpieczniku 16 A możesz obsłużyć bardzo wiele opraw na fazę. W praktyce w instalacjach domowych montuje się 6–20 opraw na całą szynę.
Czy szynoprzewód 3-fazowy wymaga specjalnego elektryka?
Prace przy instalacji 3-fazowej technicznie może wykonać każdy elektryk posiadający uprawnienia SEP do 1 kV — to standardowe uprawnienie, które ma każdy wykwalifikowany elektryk. Samo zaplanowanie instalacji i zakup elementów możesz przeprowadzić samodzielnie. Fizycznego podłączenia do rozdzielnicy 3-fazowej nie wykonuj samodzielnie bez uprawnień elektrycznych.
Co oznaczają przełączniki L1/L2/L3 na oprawie?
To przełącznik fazy — pozwala wybrać, do której z trzech faz szyny będzie podłączona dana oprawa. Dzięki temu grupujesz oprawy w strefy: oprawy nad stołem jadalnym ustawiasz na L1, nad kanapą na L2, nad kuchnią na L3. Możesz wtedy włączać każdą strefę niezależnie, jeśli masz osobny wyłącznik na każdą fazę w rozdzielnicy.
Jaki kabel zastosować do szynoprzewodu 3-fazowego?
Obowiązkowo 5-żyłowy: YDY 5×1,5 mm² dla instalacji do 2 kW na fazę lub YDY 5×2,5 mm² dla instalacji powyżej 2 kW. Nigdy nie stosuj kabla 3-żyłowego — brak przewodu ochronnego PE jest niezgodny z normą i stwarza zagrożenie porażeniem elektrycznym w przypadku uszkodzenia izolacji oprawy.
Podsumowanie
Podłączenie szynoprzewodu 3-fazowego jest całkowicie wykonalne — wymaga jedynie starannego zaplanowania, kompletnych elementów i przestrzegania zasad bezpieczeństwa elektrycznego. Klucz do sukcesu to prawidłowe złącze zasilające, kabel 5-żyłowy YDY, właściwy przełącznik fazy na każdej oprawie i uziemienie obudowy szyny.
