Jak zamontować oświetlenie szynowe — montaż natynkowy, podtynkowy i zwieszany krok po kroku [2026]

Oświetlenie szynowe wybiera się dlatego, że jest elastyczne: reflektory przesuwasz wzdłuż szyny, dokładasz nowe punkty, kierujesz światło tam, gdzie akurat potrzebujesz. Ale cała ta elastyczność zaczyna się od jednego momentu — od prawidłowego montażu szyny do sufitu lub ściany. To właśnie tu najczęściej rodzą się problemy: krzywo poprowadzona linia, szyna na zbyt słabych kołkach, brakująca zaślepka albo źle dobrany zasilacz w systemie niskonapięciowym.

Jeśli zastanawiasz się, jak zamontować oświetlenie szynowe samodzielnie, ten poradnik prowadzi Cię od pustej ściany do działającego, równo świecącego zestawu. Pokażemy trzy podstawowe sposoby montażu — natynkowy, podtynkowy i zwieszany (na linkach) — oraz wyjaśnimy, czym różni się montaż klasycznego szynoprzewodu 230 V od coraz popularniejszego systemu magnetycznego 48 V. Po drodze podpowiemy, jakich akcesoriów potrzebujesz, jak łączyć i docinać szyny oraz w którym momencie bezwzględnie trzeba oddać robotę elektrykowi.

W LampyNaSzyne.pl kompletujemy systemy szynowe od 2020 roku, dlatego ten tekst to nie teoria z instrukcji, lecz zestaw praktycznych zasad, które oszczędzą Ci poprawek i drugiej wizyty w sklepie po brakującą złączkę.

Zanim zaczniesz — od czego zależy sposób montażu

Nie istnieje jeden uniwersalny montaż oświetlenia szynowego. To, jak poprowadzisz pracę, zależy od trzech rzeczy:

Typ systemu. Klasyczny szynoprzewód 230 V (jedno-, dwu- lub trójfazowy) montujesz i podłączasz inaczej niż system magnetyczny 48 V, który wymaga osobnego zasilacza (transformatora).
Rodzaj podłoża. Beton, płyta gipsowo-kartonowa (G-K), drewno czy cegła wymagają innych kołków i wkrętów. Na suficie podwieszanym z G-K trzeba trafić w profil stalowy albo użyć kołków rozprężnych typu „motylek".
Sposób mocowania. Szynę można przykręcić bezpośrednio do sufitu (natynkowo), wpuścić w wycięcie w suficie (podtynkowo, w jednej płaszczyźnie z tynkiem) albo zawiesić na stalowych linkach (zwieszany — idealny nad wyspą kuchenną czy stołem).

Zasada nadrzędna: napięcie sieciowe 230 V zawsze podłącza uprawniony elektryk. Możesz samodzielnie zaplanować linię, zmierzyć, przykręcić szynę i wpiąć reflektory, ale ostateczne wpięcie przewodu zasilającego do instalacji oraz sprawdzenie ochrony przeciwporażeniowej to robota dla fachowca. Niżej zaznaczamy, gdzie kończy się montaż „dla majsterkowicza", a zaczyna praca elektryka.

Czego potrzebujesz — lista narzędzi i akcesoriów

Standardowy zestaw do montażu szynoprzewodu:

wiertarka udarowa + wiertło do betonu/G-K (zwykle 6 mm),
poziomica (najlepiej laserowa) i miara,
ołówek do trasowania, śrubokręt krzyżakowy lub wkrętarka,
kołki rozporowe i wkręty odpowiednie do podłoża,
zasilanie i akcesoria do szyny: końcówka zasilająca, zaślepki końcowe, złączki (proste, kątowe, T, X) oraz — przy montażu zwieszanym — zestaw zawieszenia na linkach,
w systemie magnetycznym dodatkowo zasilacz 48 V o odpowiedniej mocy.

To, ile złączek i zaślepek kupisz, zależy od kształtu trasy. Pojedynczy odcinek prosty potrzebuje tylko końcówki zasilającej i zaślepki. Układ w literę „L", „T" lub „krzyż" wymaga odpowiednich łączników — dobierz je od razu, by nie przerywać pracy.

Montaż natynkowy — najprostszy i najczęstszy sposób

Montaż natynkowy to mocowanie szyny bezpośrednio do gotowego sufitu lub ściany. Szyna jest widoczna i wystaje na kilka centymetrów — to rozwiązanie najszybsze, najtańsze i odwracalne, dlatego wybiera je większość osób montujących oświetlenie szynowe samodzielnie. Sprawdza się w salonie, kuchni, przedpokoju i lokalach handlowych.

Krok po kroku — montaż natynkowy szynoprzewodu

Wyłącz zasilanie w rozdzielnicy i sprawdź próbnikiem brak napięcia na przewodzie wychodzącym z sufitu.
Wytrasuj linię. Przyłóż szynę do sufitu, wypoziomuj ją i zaznacz ołówkiem przebieg oraz punkty otworów montażowych. To kluczowy moment — krzywa linia rzuca się w oczy bardziej niż przy zwykłej lampie.
Wywierć otwory w zaznaczonych punktach i osadź kołki. W płycie G-K używaj kołków rozprężnych lub mocuj do profilu konstrukcyjnego.
Przykręć szynę do podłoża. Standardowa szyna 1-fazowa ma fabryczne otwory montażowe co kilkadziesiąt centymetrów — wykorzystaj przynajmniej dwa–trzy punkty na metr, żeby nie ugięła się pod ciężarem opraw.
Zamontuj końcówkę zasilającą na tym końcu szyny, do którego doprowadzony jest przewód, oraz zaślepkę na końcu przeciwnym (zabezpiecza tor prądowy i wykańcza estetycznie).
Podłączenie do sieci 230 V — tu wkracza elektryk. Wpięcie faz, przewodu neutralnego i ochronnego (PE) do końcówki zasilającej musi być wykonane zgodnie z oznaczeniami i sprawdzone pod kątem ochrony przeciwporażeniowej.
Wepnij reflektory. Adapter oprawy wkłada się w szynę i obraca o 90°, aż zaskoczy — od tego momentu reflektor przesuwasz i obracasz dowolnie.

Reflektory na szynie 1-fazowej działają wszystkie jednocześnie z jednego łącznika. Jeśli chcesz sterować nimi w grupach (np. osobno światło nad stołem, osobno nad blatem), potrzebujesz szyny dwu- lub trójfazowej — różnice opisaliśmy w osobnym poradniku, do którego linkujemy na końcu artykułu.

Łączenie i docinanie szyn — jak zrobić to dobrze

Rzadko trasa oświetlenia to jeden prosty odcinek. Najczęściej trzeba połączyć kilka szyn albo skrócić je do wymiaru pomieszczenia.

Łączniki — proste, kątowe, T i X

Do łączenia odcinków służą dedykowane złączki, które zapewniają zarówno ciągłość mechaniczną, jak i elektryczną toru prądowego:

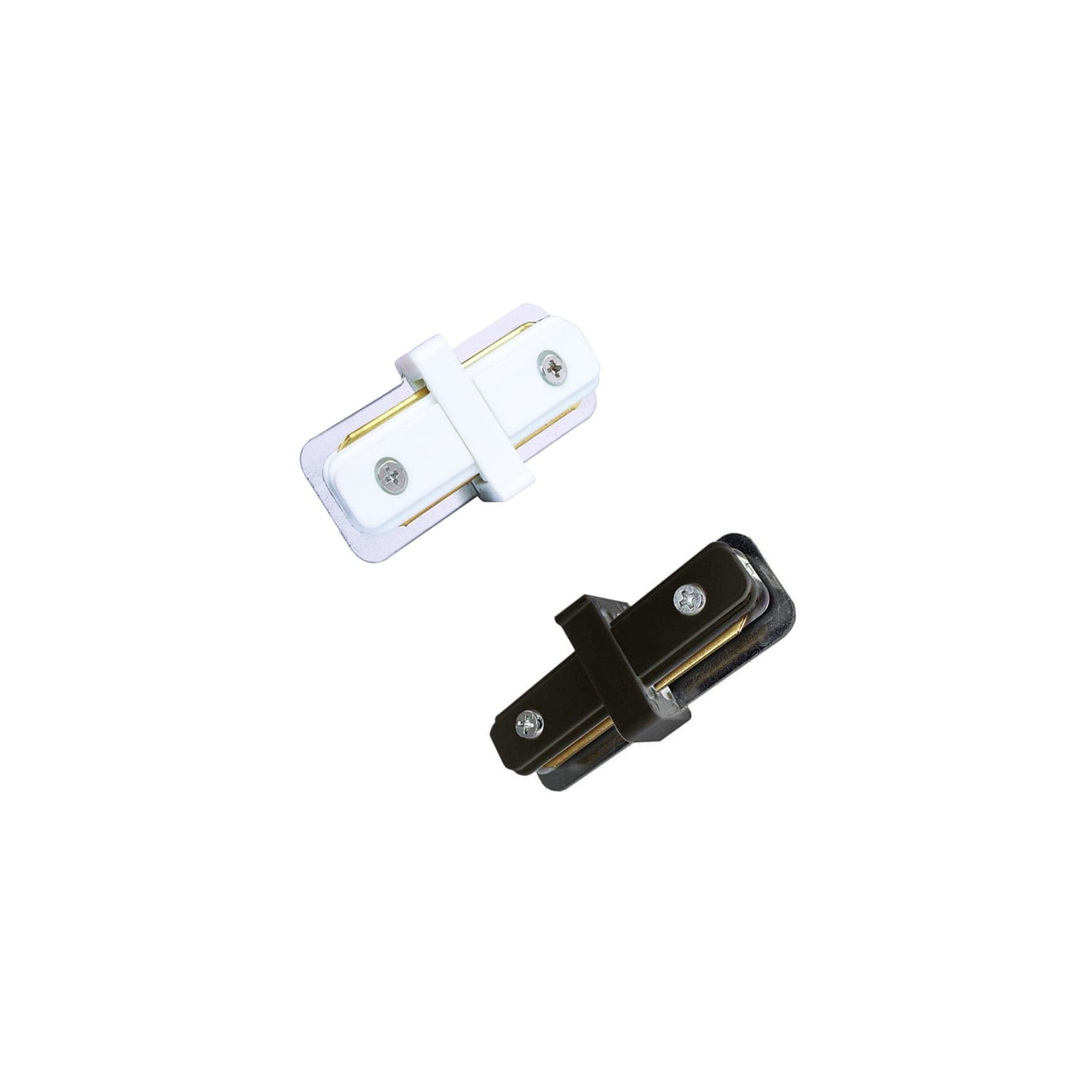

Złączka prosta (typ I) — przedłuża szynę w linii prostej, gdy jeden odcinek to za mało.

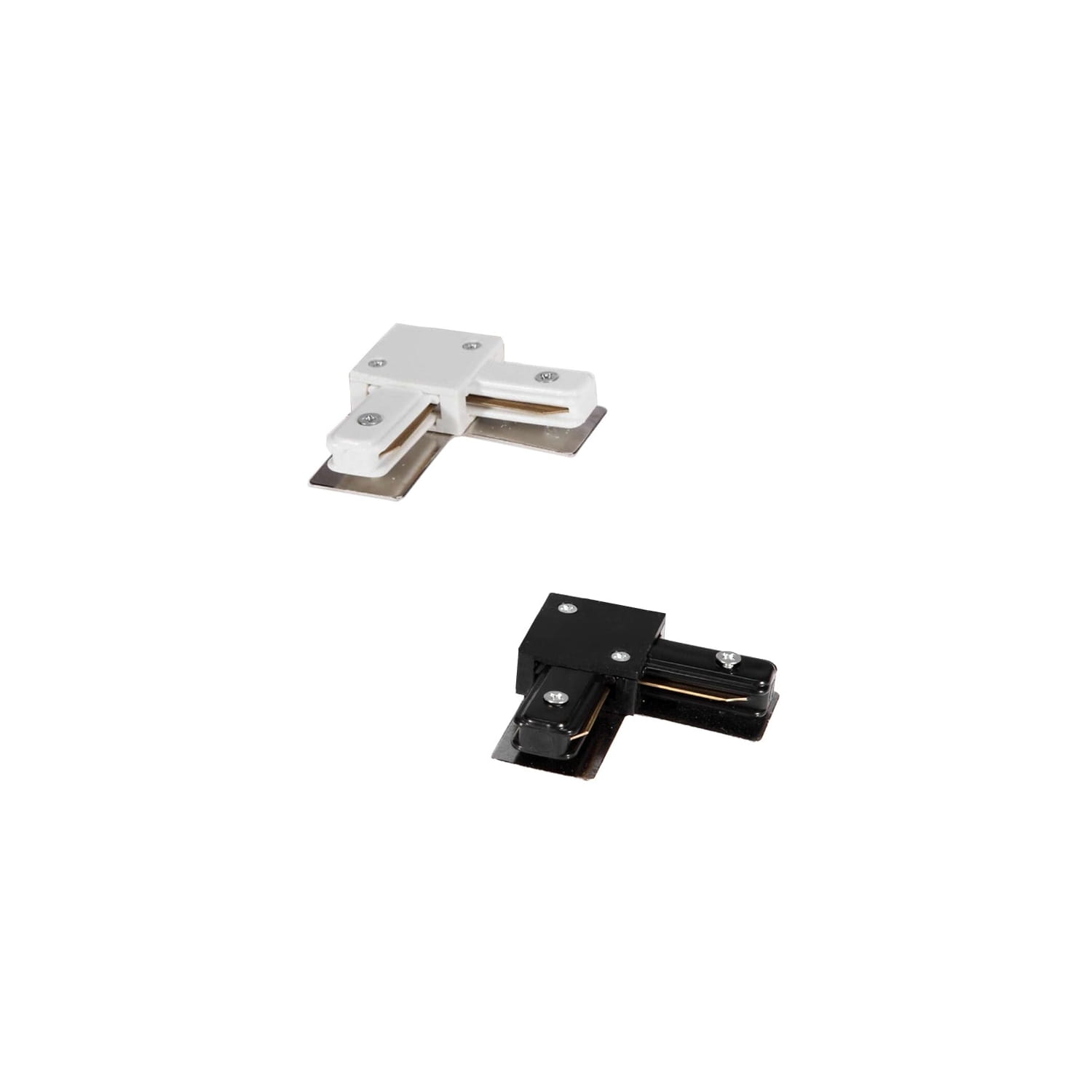

Złączka kątowa (typ L) — tworzy narożnik 90°, np. by poprowadzić światło wzdłuż dwóch ścian.
Złączka typ T — odbija odnogę w bok od głównej linii.
Złączka typ X (krzyż) — łączy cztery kierunki w jednym punkcie, do dużych układów sufitowych.

Pamiętaj, by łącznik kupić w systemie i kolorze zgodnym z szyną — złączki od szyny UltraPower nie pasują do szyny magnetycznej i odwrotnie. Polaryzacja (ustawienie toru prądowego) musi być zachowana na całej trasie, dlatego złączki montuje się zgodnie z oznaczeniem strony „L".

Docinanie szyny na wymiar

Szynę 1-fazową można skrócić — przycina się ją piłką do metalu (najlepiej z drobnym uzębieniem), prostopadle do osi. Po przycięciu opiłuj zadziory i sprawdź, czy tory miedziane nie są zwarte ani powyginane. Zaślepkę końcową zakłada się dopiero na gotowy, oczyszczony przekrój. Uwaga: szyn magnetycznych ani odcinków z wbudowanym zasilaniem zwykle nie skraca się samodzielnie — dobierz gotową długość (100, 150 lub 200 cm).

Montaż podtynkowy — szyna w jednej płaszczyźnie z sufitem

Montaż podtynkowy (wpuszczany) daje najczystszy, minimalistyczny efekt: szyna chowa się w wycięciu w suficie, a światło zdaje się wychodzić wprost z gładkiej powierzchni. To rozwiązanie planuje się na etapie zabudowy z płyt G-K, bo wymaga przygotowania szczeliny o odpowiedniej szerokości i głębokości.

Najważniejsze zasady montażu podtynkowego:

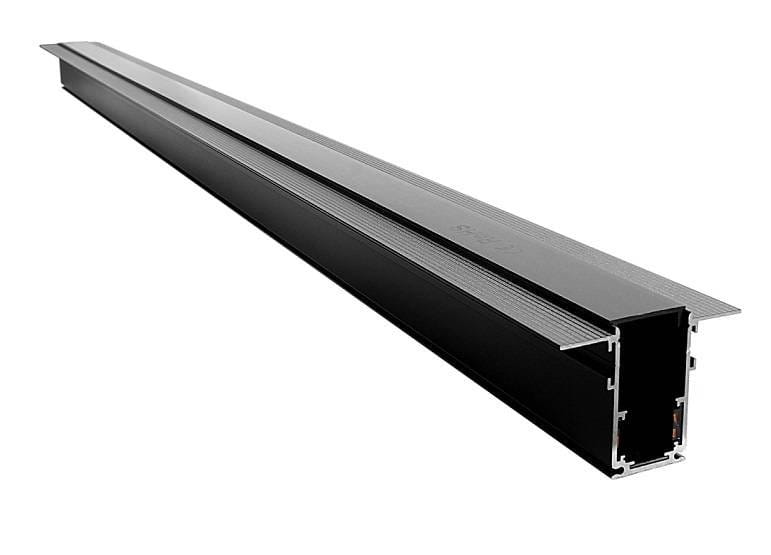

Zaplanuj wycięcie z wyprzedzeniem. Producent podaje wymiar szczeliny dla danego profilu (np. dla szyn magnetycznych LL-20 do zabudowy G-K). Profil musi licować z tynkiem — ani nie wystawać, ani nie chować się zbyt głęboko.
Zostaw miejsce na zasilacz. W systemie magnetycznym transformator 48 V montuje się obok, w przestrzeni sufitu podwieszanego, z dostępem serwisowym.
Mocuj profil do konstrukcji, nie do samej płyty G-K — szyna z oprawami waży na tyle dużo, że potrzebuje stabilnego oparcia o ruszt.
Połączenia narożne wykonuje się dedykowanymi narożnikami poziomymi i pionowymi, które utrzymują ciągłość toru w zabudowie.

Montaż podtynkowy jest trudniejszy i mniej wybaczający niż natynkowy — jeśli robisz to po raz pierwszy, dobrze zgrać się z ekipą wykończeniową jeszcze przed szpachlowaniem.

Montaż zwieszany — światło nad wyspą i stołem

Montaż zwieszany to szyna podwieszona na stalowych linkach kilkadziesiąt centymetrów poniżej sufitu. Sprawdza się tam, gdzie sufit jest wysoki albo gdzie chcesz „obniżyć" światło nad konkretną strefą — nad wyspą kuchenną, stołem jadalnym czy ladą.

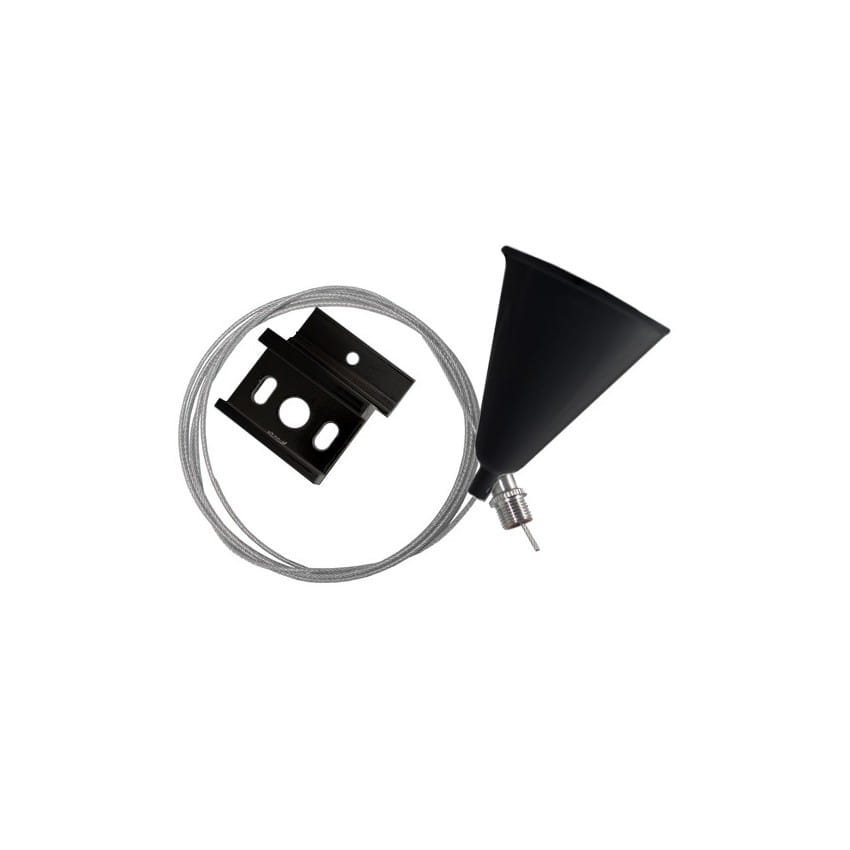

Do montażu zwieszanego potrzebujesz zestawu zawieszenia — kompletu linek z regulacją długości oraz mocowań do sufitu i do szyny. Procedura:

Przykręć mocowania sufitowe w wytrasowanych punktach (zwykle dwa na odcinek 1–2 m).
Wpnij linki, zaczep szynę i wyreguluj wysokość każdej linki tak, by szyna wisiała idealnie poziomo.
Przewód zasilający poprowadź wzdłuż jednej z linek lub osobnym zwisem do końcówki zasilającej.
Wpięcie do sieci 230 V — ponownie: elektryk.

Optymalna wysokość zawieszenia nad blatem czy stołem to zwykle 70–90 cm od powierzchni — światło dobrze oświetla pole pracy, a oprawy nie oślepiają siedzących.

System magnetyczny 48 V — montaż z osobnym zasilaczem

Szyny magnetyczne to nowsza generacja oświetlenia szynowego. Oprawy trzymają się toru na magnes — wystarczy przyłożyć je do szyny, by zaskoczyły i się zapaliły, bez obracania i wpinania adapterów. To ogromna wygoda w codziennym przestawianiu światła. Montaż różni się jednak od klasycznego szynoprzewodu w jednym kluczowym punkcie: system pracuje na bezpiecznym napięciu 48 V i wymaga zasilacza (transformatora), który zamienia 230 V z sieci na 48 V dla szyny.

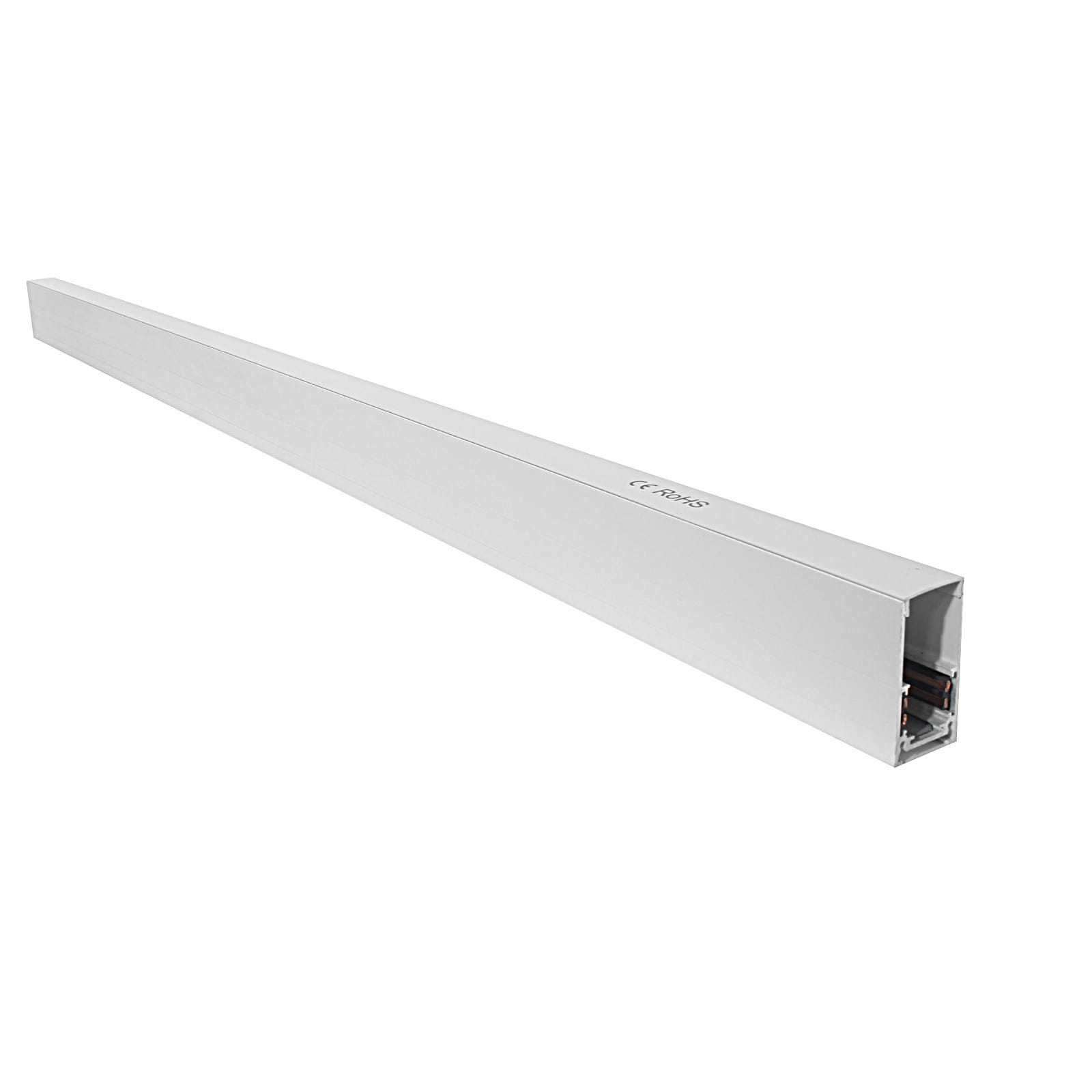

Montaż szyny magnetycznej natynkowej przebiega podobnie jak klasycznej (trasowanie, kołki, przykręcenie), ale dochodzi dobór i podłączenie zasilacza:

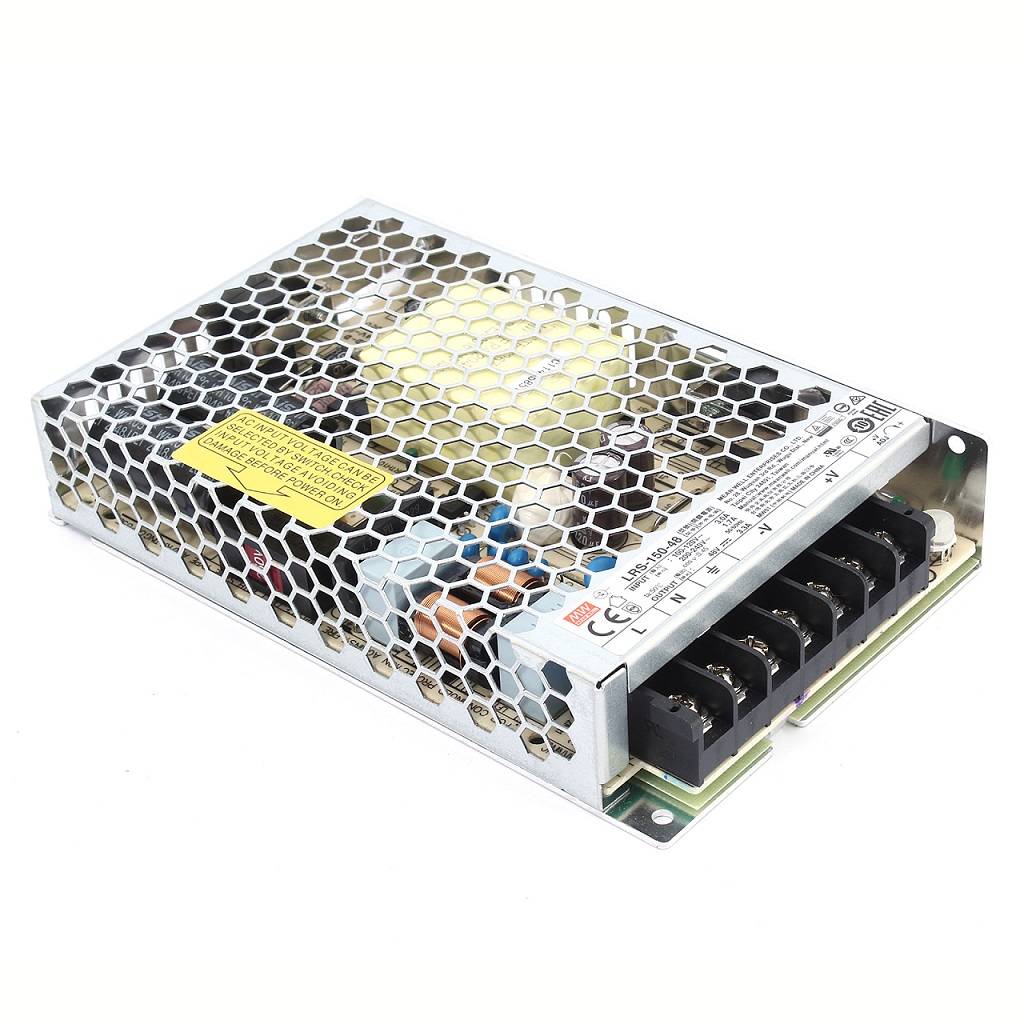

Policz moc. Zsumuj moc wszystkich opraw, które wepniesz w szynę, i dodaj 20–30% zapasu. Jeśli planujesz 6 lamp po 18 W (108 W), wybierz zasilacz minimum 150 W — z marginesem na dołożenie kolejnych punktów.
Umieść zasilacz z dostępem serwisowym — w przestrzeni sufitu podwieszanego, w obudowie meblowej albo natynkowo w mniej widocznym miejscu. Transformator wydziela ciepło, więc potrzebuje wentylacji.
48 V to napięcie bezpieczne dla dotyku (SELV), ale strona 230 V zasilacza to nadal robota elektryka.

Niedoszacowany zasilacz to najczęstszy błąd przy montażu systemu magnetycznego — pracuje na granicy mocy, grzeje się i szybciej traci żywotność. Lepiej dołożyć kilkadziesiąt watów zapasu, niż wymieniać transformator po roku.

Najczęstsze błędy przy montażu oświetlenia szynowego

Z doświadczenia ze sklepu — oto co najczęściej idzie nie tak:

Krzywa linia szyny. Brak poziomicy mści się natychmiast. Trasuj i sprawdzaj poziom przed każdym otworem.
Za mało punktów mocowania. Szyna z kilkoma reflektorami waży sporo — zbyt rzadkie kołki powodują ugięcie i „falowanie".
Złe kołki do podłoża. W G-K kołek rozporowy do betonu nie utrzyma obciążenia. Dobierz mocowanie do materiału.
Brakująca zaślepka lub końcówka. Odkryty tor prądowy to ryzyko i niedoróbka estetyczna. Kompletuj akcesoria razem z szyną.
Niedobrany zasilacz w systemie 48 V. Zawsze licz moc opraw z zapasem 20–30%.
Pomylone systemy. Łączniki, oprawy i zasilacze z jednej rodziny (np. UltraPower) nie współpracują z innym systemem (np. magnetycznym). Trzymaj się jednej linii.

Podsumowanie — od czego zacząć

Montaż oświetlenia szynowego jest w zasięgu osoby, która potrafi wywiercić otwór i wypoziomować listwę — pod warunkiem, że planowanie i podłączenie 230 V potraktujesz poważnie. Wybierz typ systemu (klasyczny czy magnetyczny), sposób mocowania (natynkowy, podtynkowy, zwieszany) i skompletuj komplet akcesoriów, zanim sięgniesz po wiertarkę. Ostatni krok — wpięcie do instalacji elektrycznej — zostaw uprawnionemu elektrykowi.

Pełen asortyment szyn, łączników, zasilaczy i opraw znajdziesz w kategoriach: Szynoprzewody 1-fazowe, Reflektory 1-fazowe, Akcesoria 1-fazowe oraz Szynoprzewody magnetyczne.

Jeśli chcesz pogłębić temat, zajrzyj do powiązanych poradników:

Jak podłączyć szynoprzewód 3-fazowy — schemat krok po kroku — strona elektryczna montażu.
Oświetlenie szynowe — kompletny przewodnik — pełen obraz tematu od podstaw.
Reflektor szynowy LED — jak wybrać — dobór opraw do szyny.
Szynoprzewód magnetyczny — kompletny przewodnik — wszystko o systemie 48 V.

FAQ — montaż oświetlenia szynowego

Czy oświetlenie szynowe można zamontować samodzielnie?

Część prac tak — trasowanie, wiercenie, przykręcenie szyny, zakładanie zaślepek i wpinanie reflektorów może wykonać osoba sprawna technicznie. Natomiast podłączenie szyny do instalacji 230 V powinien wykonać uprawniony elektryk, który sprawdzi również ochronę przeciwporażeniową. W systemach magnetycznych 48 V sama szyna jest bezpieczna w dotyku, ale strona 230 V zasilacza to nadal praca dla fachowca.

Jak skrócić szynę do długości pomieszczenia?

Klasyczną szynę 1-fazową przycina się piłką do metalu prostopadle do osi, po czym opiłowuje zadziory i sprawdza tory prądowe. Zaślepkę zakłada się na czysty przekrój. Szyn magnetycznych i odcinków z wbudowanym zasilaniem zwykle nie skraca się samodzielnie — wybierz gotową długość (100, 150 lub 200 cm) i dobierz trasę z łączników.

Jaki zasilacz do szyny magnetycznej 48 V?

Zsumuj moc wszystkich opraw i dodaj 20–30% zapasu. Dla 100 W opraw wybierz zasilacz ok. 150 W, dla 200 W — ok. 250–300 W. Margines chroni transformator przed pracą na granicy mocy i wydłuża jego żywotność. Zasilacz montuj w miejscu z wentylacją i dostępem serwisowym.

Jak połączyć dwie szyny w narożniku?

Użyj dedykowanej złączki kątowej (typ L) zgodnej z systemem i kolorem szyny. Zapewnia ona ciągłość mechaniczną i elektryczną oraz zachowuje polaryzację toru prądowego. Do rozgałęzień stosuje się złączki typu T (odnoga) i X (krzyż). Łączniki z różnych systemów nie są wzajemnie kompatybilne.

Na jakiej wysokości zawiesić szynę nad stołem lub wyspą?

Przy montażu zwieszanym optymalna odległość dolnej krawędzi oprawy od blatu czy stołu to 70–90 cm. Światło dobrze oświetla wtedy pole pracy lub jadalne, a reflektory nie oślepiają osób siedzących. Wysokość regulujesz linkami zestawu zawieszenia, dbając, by szyna wisiała idealnie poziomo.
