Cynowanie przewodów przy podłączaniu szynoprzewodów — czy to dobry pomysł? Tulejki kontra cyna
Podłączasz szynoprzewód, ściągasz izolację z przewodu i widzisz rozczapierzoną wiązkę cienkich drucików. Pierwsza myśl wielu majsterkowiczów (i niestety części starszych elektryków): „polutuję końcówkę cyną, będzie sztywna i ładnie wejdzie w zacisk". To jedna z najtrwalszych złych praktyk w polskich instalacjach. Cynowanie końcówek przewodów pod zaciski śrubowe i sprężynowe jest dziś wprost zabronione przez producentów osprzętu i niezgodne z wymaganiami norm — a mimo to wciąż pokutuje w poradnikach sprzed dekad.
W tym artykule wyjaśniamy, dlaczego ocynowana końcówka w zacisku szynoprzewodu to tykająca bomba (dosłownie — grzejące się złącze), czym jest pełzanie cyny, co stosować zamiast lutownicy oraz jak krok po kroku przygotować przewód do podłączenia szyny oświetleniowej 230 V i szyny magnetycznej 48 V. Przy okazji rozszyfrujemy kolory żył w instalacji jedno- i trójfazowej, bo to drugie pytanie, które zawsze pada przy zasilaniu szynoprzewodu.
Sklep lampynaszyne.pl od 2020 roku specjalizuje się w oświetleniu szynowym — poniższe wskazówki wynikają z setek rozmów z klientami, którzy montują szynoprzewody samodzielnie.
Czym jest cynowanie końcówek przewodów i skąd się wzięło
Cynowanie (pobielanie) polega na zanurzeniu lub pokryciu odizolowanej końcówki linki roztopionym spoiwem lutowniczym. Cienkie druciki miedziane sklejają się w jednolity, sztywny pręcik, który wygląda jak drut i łatwo wsuwa się do zacisku.
Praktyka wzięła się z czasów, gdy w domach dominowały przewody jednodrutowe (drut), a osprzęt miał wyłącznie zaciski śrubowe dokręcane „na czuja". Gdy pojawiły się przewody wielodrutowe (linka), ktoś wpadł na pomysł, by upodobnić linkę do drutu właśnie cyną. W elektronice — przy lutowaniu elementów do płytek — cynowanie jest oczywiście codziennością i niczym złym. Problem zaczyna się dokładnie w jednym miejscu: gdy ocynowana końcówka trafia do zacisku mechanicznego — śrubowego lub sprężynowego. A takie zaciski ma praktycznie każde złącze zasilające szynoprzewodu, każda kostka, złączka instalacyjna i zasilacz.
Dlaczego nie wolno cynować przewodów pod zaciski — pełzanie cyny
Cyna jest metalem miękkim i plastycznym. Pod stałym naciskiem — a taki właśnie panuje w dokręconym zacisku — zaczyna powoli płynąć i zmieniać kształt. Zjawisko nazywa się pełzaniem materiału (ang. cold flow) i zachodzi w temperaturze pokojowej, tygodniami i miesiącami.
Skutki w zacisku wyglądają tak:
- Złącze się luzuje. Ocynowana końcówka pod śrubą stopniowo się „rozpływa", średnica maleje, a docisk, który elektryk ustawił przy montażu, spada niemal do zera.
- Rośnie rezystancja przejścia. Luźny styk to mniejsza powierzchnia kontaktu i większy opór elektryczny.
- Złącze zaczyna się grzać. Na oporze wydziela się ciepło (P = I²·R). Ciepło przyspiesza pełzanie i utlenianie, styk dalej się pogarsza — mechanizm sam się nakręca.
- Finał: nadpalona kostka, migoczące lampy, w skrajnym przypadku pożar. Statystyki pożarów instalacji elektrycznych to w dużej mierze właśnie historia luźnych złącz.
Dlatego wymagania dla złączek instalacyjnych (m.in. norma PN-EN 60999 dotycząca zacisków) zakładają połączenie zacisku z gołą miedzią albo z zaprasowaną tulejką — a czołowi producenci osprzętu, jak WAGO czy Phoenix Contact, w instrukcjach wprost piszą: przewodów ocynowanych nie podłączać do zacisków sprężynowych i śrubowych. To samo dotyczy zacisków w złączach zasilających szynoprzewodów — niezależnie od tego, czy mówimy o szynie 1-fazowej, 3-fazowej czy o zasilaczu systemu magnetycznego 48 V.
Co ciekawe, fraza „cynowanie szynoprzewodów" bywa też używana w przemyśle w zupełnie innym znaczeniu — galwanicznego pokrywania cyną miedzianych szyn prądowych w rozdzielniach, co chroni je przed korozją. To robota dla galwanizerni, nie dla montera oświetlenia. W domowej instalacji oświetleniowej „cynowanie" oznacza właśnie pobielanie końcówek — i tego dotyczą powyższe zakazy.
Drut czy linka — jaki przewód do szynoprzewodu
Zanim przejdziemy do tulejek, krótka ściąga z samych przewodów:
| Typ przewodu | Oznaczenie | Charakter | Do zacisku szynoprzewodu |
|---|---|---|---|
| Jednodrutowy (drut) | DY, żyły w YDYp | sztywny, trzyma kształt | wchodzi bezpośrednio, bez obróbki |
| Wielodrutowy (linka) | LGY / H07V-K | giętki, wiązka drucików | wymaga tulejki kablowej |
W stałej instalacji podtynkowej najczęściej spotkasz YDYp 3×1,5 mm² (obwody oświetleniowe) — jego sztywne żyły można podłączyć do zacisku szynoprzewodu bezpośrednio. Linka pojawia się tam, gdzie potrzebna jest elastyczność: przy zwieszakach, przy podłączaniu zasilacza schowanego w suficie podwieszanym, w przedłużeniach. Przekrój 1,5 mm² przy zabezpieczeniu B10 z ogromnym zapasem wystarcza na każdą domową szynę — komplet opraw LED na 3-metrowej szynie to zwykle 100–200 W, czyli mniej niż 1 A.
Jeśli dopiero planujesz instalację, zajrzyj do naszego przewodnika jak zamontować oświetlenie szynowe oraz kompletnego przewodnika po systemach szynowych.
Tulejki kablowe zamiast cyny — jak przygotować linkę krok po kroku
Prawidłowa, zgodna z normami metoda zakończenia linki to tulejka kablowa (końcówka tulejkowa): cienka miedziana rurka, zwykle z kolorowym kołnierzem z tworzywa, którą zaprasowuje się na odizolowanej końcówce. Tulejka nie pełza, trzyma wiązkę drucików w ryzach i daje zaciskowi pełną, stabilną powierzchnię styku.
Dobór tulejki do przekroju
Kolory kołnierzy tulejek są znormalizowane (najpopularniejszy system DIN 46228):
| Przekrój linki | Kolor tulejki (DIN) | Typowe zastosowanie |
|---|---|---|
| 0,75 mm² | szary | zwieszaki opraw, sznury przyłączeniowe |
| 1,0 mm² | czerwony | oprawy, krótkie mostki |
| 1,5 mm² | czarny | obwody oświetleniowe, zasilanie szyny |
| 2,5 mm² | niebieski | obwody gniazdowe, dłuższe linie zasilające |
Zaprasowanie w 5 krokach
- Zdejmij izolację na długość tulejki (zwykle 8–10 mm) — ściągaczem, nie nożem dookoła żyły, żeby nie ponacinać drucików.
- Skręć delikatnie wiązkę palcami zgodnie z jej naturalnym splotem i wsuń do oporu w tulejkę. Żaden drucik nie może zostać na zewnątrz.
- Zaprasuj praską do tulejek (zagniatarka czworokątna lub trapezowa; koszt narzędzia to 30–60 zł, a służy latami). Zwykłe kombinerki to nie praska — zgniot musi być równomierny.
- Pociągnij kontrolnie — poprawnie zaprasowana tulejka nie zsuwa się z żyły.
- Wsuń końcówkę do zacisku złącza zasilającego i dokręć śrubę z wyczuciem (dla małych zacisków to zwykle moment ok. 0,5 N·m — „mocno palcami", nie „na pazura").
Całość trwa kilkanaście sekund na żyłę — naprawdę nie ma po co grzać lutownicy.
Kolory żył w instalacji — co podłączyć do którego zacisku
Drugie pytanie, które zawsze pada przy zasilaniu szynoprzewodu: który kabel gdzie? Aktualne kolory izolacji żył (zgodne z HD 308 S2) wyglądają tak:
| Żyła | Kolor izolacji | Zacisk w złączu szyny |
|---|---|---|
| L1 (faza 1) | brązowy | L1 |
| L2 (faza 2) | czarny | L2 |
| L3 (faza 3) | szary | L3 |
| N (neutralna) | niebieski | N |
| PE (ochronna) | żółto-zielony | symbol uziemienia |
W typowym domowym obwodzie oświetleniowym masz do dyspozycji jedną fazę (najczęściej brązową), N i PE. Podłączasz je do zacisków L1, N i PE złącza — a w szynie 3-fazowej pozostałe zaciski L2 i L3 po prostu zostają puste (możesz je wykorzystać później, np. gdy zechcesz sterować grupami opraw z osobnych włączników). Pełny schemat takiego podłączenia — razem z wariantem na trzy obwody — znajdziesz w poradniku jak podłączyć szynoprzewód 3-fazowy krok po kroku oraz w starszym artykule o instalacji oświetlenia 3-fazowego w trybie „zrób to sam".
Uwaga praktyczna: w starszych instalacjach (sprzed lat 2000) spotkasz inne kolory — np. czarną fazę i szarą neutralną. Kolor to wskazówka, nie gwarancja: przed podłączeniem zawsze sprawdź żyły próbnikiem lub multimetrem przy wyłączonym, a potem włączonym zasilaniu.
Podłączanie w praktyce: szyna 230 V i szyna magnetyczna 48 V
Złącze zasilające szyny 3-fazowej
W systemie szyn 3-fazowych przewody wpina się do złącza zasilającego montowanego na końcu szyny. W środku znajdziesz pięć opisanych zacisków śrubowych (L1, L2, L3, N, PE) — i to właśnie tu trafiają żyły zakończone tulejkami (linka) albo goła miedź (drut):
Złącze zasilające SPS2 do szyny 3-fazowej (29 zł) występuje w wersji prawej i lewej oraz w kolorze czarnym i białym — wybór zależy od tego, z której strony szyny doprowadzasz zasilanie.
Jeżeli punkt zasilania wypada w środku ciągu szyn (np. dokładnie tam, gdzie masz wypust z sufitu), zamiast złącza końcowego użyj łącznika z zasilaniem:
Łącznik prosty 3-fazowy z zasilaniem (45 zł) łączy dwa odcinki szyny i jednocześnie ma komplet zacisków przyłączeniowych. Do łączenia odcinków bez doprowadzania zasilania służy tańsza złączka prosta wewnętrzna (23,90 zł), a w systemach 1-fazowych — na przykład złączka typ T UltraPower (22 zł). Pełny przegląd tych elementów znajdziesz w artykule o łącznikach i złączkach do szyn oświetleniowych.
Sama szyna to na przykład klasyczny szynoprzewód 3-fazowy 1 m w kolorze czarnym (89 zł):
Przy okazji: tak, szynoprzewód można przycinać — aluminiowy profil tnie się piłką do metalu lub piłą z tarczą do aluminium, a po przycięciu warto wyrównać krawędź pilnikiem i pamiętać, że przycięty koniec wsuwamy w zaślepkę, nie w złączkę.
Zasilacz szyny magnetycznej 48 V
W systemach magnetycznych 48 V przewody 230 V podłącza się do zacisków zasilacza — i tu obowiązują dokładnie te same zasady: linka tylko z tulejką, żadnej cyny.
Zasilacz wpinany 200 W do szyn magnetycznych (332,80 zł) montuje się bezpośrednio w profilu szyny; po stronie 230 V ma zaciski śrubowe na fazę i neutralną. Alternatywnie zasilacz może pracować w suficie, a napięcie 48 V wprowadza do szyny końcówka zasilająca do szyn magnetycznych (51,60 zł):

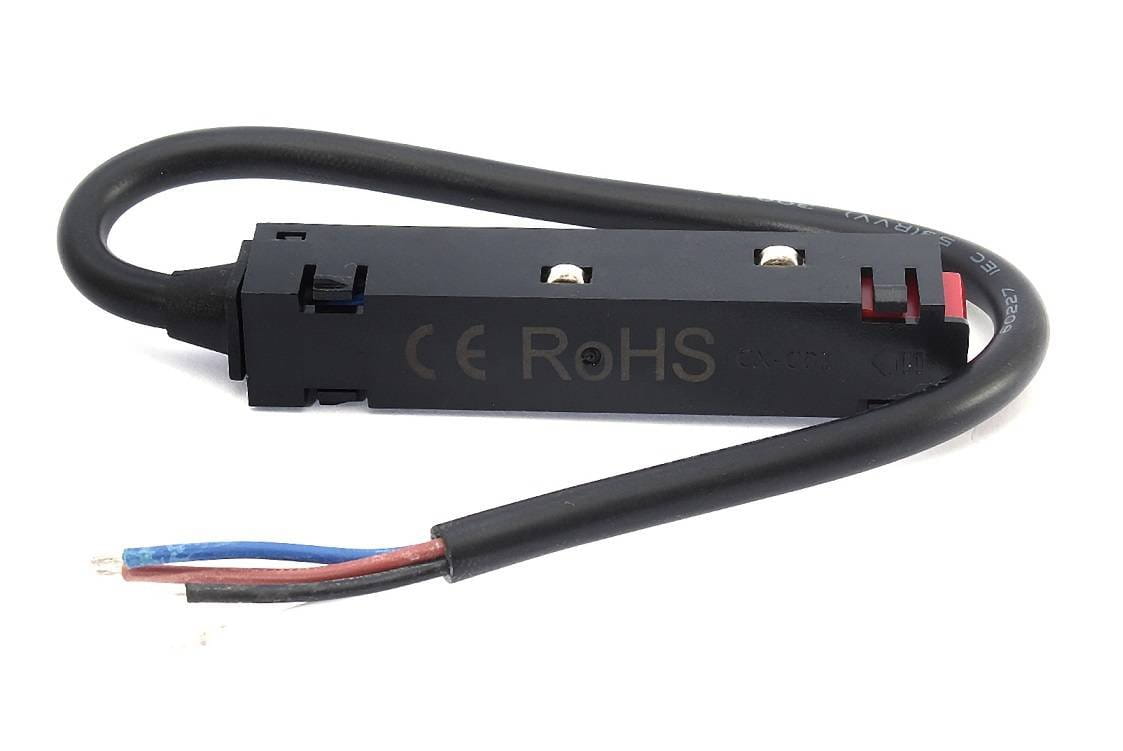

Który wariant montażu szyny 48 V wybrać — natynkowy, podtynkowy czy wpuszczany — opisaliśmy szczegółowo w poradniku o szynach magnetycznych 48 V.
Kiedy cynowanie jest właściwe? Lutowanie taśm LED
Żeby było jasne: cyna nie jest „zła" sama w sobie. Jest wręcz niezastąpiona tam, gdzie połączenie jest lutowane, a nie zaciskane. Klasyczny przykład z naszego podwórka to łączenie odcinków taśm LED: pady lutownicze na taśmie pobiela się cienką warstwą cyny, cynuje się końcówki przewodów połączeniowych i łączy je szybkim przyłożeniem grota (330–360 °C, 1–2 sekundy na pad, żeby nie przegrzać laminatu). Takie połączenie jest trwalsze i pewniejsze niż popularne złączki click na taśmach.

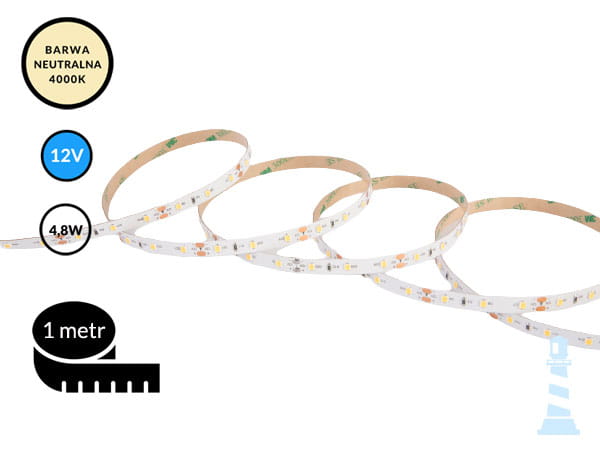

Przykładowa taśma LED 12 V 4,8 W/m 4000 K (13,20 zł/mb) ma pady cięcia co 5 cm — to właśnie na nich cynowanie jest w pełni na miejscu. Ale uwaga na drugi koniec tego samego przewodu: jeśli po przylutowaniu do taśmy wpinasz go do zacisku śrubowego zasilacza, ta końcówka musi dostać tulejkę, nie cynę. Jedna żyła, dwie różne technologie zakończenia — i obie poprawne, bo każda pasuje do swojego typu połączenia. Więcej o doborze taśm przeczytasz w kompletnym poradniku o taśmach LED.
Najczęstsze błędy przy podłączaniu przewodów do szynoprzewodów
- Cynowanie końcówek pod zaciski — powód powstania tego artykułu; grozi luzowaniem złącza i przegrzewem.
- Wsuwanie gołej, nieskręconej linki do zacisku śrubowego — pojedyncze druciki odginają się, część wiązki zostaje poza stykiem, efekt podobny jak przy cynie.
- Nacinanie żyły przy ściąganiu izolacji — podcięta miedź pęka przy dokręcaniu; używaj ściągacza z regulacją.
- Dokręcanie „na siłę" — zerwany gwint małego zacisku to wymiana całego złącza; wystarczy zdecydowane dokręcenie śrubokrętem z wyczuciem.
- Mieszanie kolorów żył bez sprawdzenia próbnikiem — szczególnie w starszych instalacjach kolor bywa mylący.
- Praca pod napięciem — przed montażem wyłącz obwód i sprawdź brak napięcia; oświetlenie poczeka, palce masz jedne.
FAQ — cynowanie i podłączanie przewodów
Czy można wkładać ocynowane przewody do złączek WAGO?
Nie. Producenci złączek sprężynowych wprost tego zabraniają — sprężyna dociska końcówkę stałą siłą, a pełzająca cyna sprawia, że docisk z czasem maleje i złącze traci pewność styku. Do WAGO wchodzi goła linka (w wersjach z dźwigienką), drut albo linka z tulejką.
Mam już ocynowane końcówki w instalacji. Co robić?
Przy najbliższej okazji utnij ocynowany odcinek, zdejmij izolację na świeżym fragmencie i zaprasuj tulejkę. Jeśli złącze pracowało długo, obejrzyj kostkę — przebarwiona lub nadtopiona kwalifikuje się do wymiany.
Jaki przekrój przewodu do szynoprzewodu oświetleniowego?
W domu standardem jest 1,5 mm² (YDYp 3×1,5 lub 5×1,5 przy zasilaniu trójfazowym). Obciążenie nawet długiej szyny z oprawami LED rzadko przekracza 2–3 A, więc zapas jest wielokrotny. Liczy się dobór zabezpieczenia obwodu (typowo B10) — nie sama moc lamp.
Czy tulejka jest obowiązkowa także w zaciskach sprężynowych?
W złączach z dźwigienką (np. WAGO 221) goła linka jest dopuszczalna. W zaciskach śrubowych i push-in tulejka to najpewniejsze i zalecane zakończenie linki. Kosztuje grosze, więc w praktyce warto zaprasowywać ją zawsze.
Czy szynoprzewód można przyciąć na wymiar?
Tak — profil tnie się piłką do metalu, prostopadle, a krawędź wyrównuje pilnikiem. Przycięty koniec zamyka się zaślepką. Miejsce cięcia nie może wypadać na złączce, bo ta potrzebuje fabrycznego zakończenia styków. Odpowiednie długości szyn i zasady dzielenia opisaliśmy w poradniku o długościach szyn oświetleniowych.
Podsumowanie: cyna do lutownicy, tulejka do zacisku
Zasada jest prosta i warto ją zapamiętać raz na zawsze: połączenia zaciskane — tulejka, połączenia lutowane — cyna. Ocynowana końcówka w zacisku szynoprzewodu, kostki czy zasilacza to złącze, które samo się luzuje; tulejka za kilka groszy i praska za kilkadziesiąt złotych rozwiązują problem zgodnie z normami i na lata.
Kompletny osprzęt do budowy i zasilenia instalacji szynowej znajdziesz w naszych kategoriach: szynoprzewody 3-fazowe, łączniki 3-fazowe oraz akcesoria do szyn. A jeśli nie masz pewności, jak zaplanować zasilanie swojej szyny — napisz do nas. Od 2020 roku pomagamy dobierać systemy szynowe do konkretnych mieszkań i bezpłatnie doradzamy również przy pytaniach czysto instalacyjnych.
