Oprawa LED z modułem awaryjnym — jak dobrać zestaw awaryjny z akumulatorem do istniejących lamp? [Poradnik 2026]

Masz w hali dwadzieścia opraw UFO, w biurze rząd paneli LED, a w garażu podziemnym oprawy hermetyczne — i właśnie dowiedziałeś się, że obiekt musi mieć oświetlenie awaryjne. Pierwsza myśl to zwykle „dokupić osobne lampy awaryjne i dowiesić je obok". Jest jednak druga droga, często tańsza i estetyczniejsza: lampa z modułem awaryjnym, czyli zwykła oprawa LED, do której dokłada się zestaw awaryjny z akumulatorem. Taka oprawa świeci normalnie na co dzień, a po zaniku zasilania sama przełącza się na baterię i podtrzymuje część światła przez wymagany czas. W branży nazywa się ją oprawą dwuzadaniową.

Problem w tym, że moduł awaryjny nie jest produktem „jeden pasuje do wszystkiego". Trzeba dopasować napięcie wyjściowe do modułu LED w oprawie, sprawdzić, czy driver jest wymienny, wybrać tryb pracy (stały lub niestały), moc awaryjną i czas podtrzymania — a przy oprawach ze ściemnianiem 0-10 V potrzebny jest zupełnie inny typ zestawu. Źle dobrany moduł albo nie zaświeci w ogóle, albo spali diody.

W tym poradniku przechodzimy krok po kroku przez dobór zestawu awaryjnego do istniejących opraw LED: od odczytania parametrów drivera, przez tabelę dostępnych modułów, po podłączenie, testy i typowe błędy. Pokazujemy też, kiedy moduł nie ma sensu i lepiej sięgnąć po gotową oprawę awaryjną. Wszystko na przykładach zestawów z naszego magazynu — sklep lampynaszyne.pl działa od 2020 roku i regularnie kompletuje oświetlenie awaryjne dla sklepów, biur i hal. Jeśli szukasz ogólnego wprowadzenia (przepisy, tryby, autotest, normy), zacznij od naszego artykułu lampa awaryjna — jak wybrać oświetlenie awaryjne i ewakuacyjne; tutaj skupiamy się wyłącznie na doposażaniu istniejących lamp.

Czym jest moduł awaryjny i co zmienia w zwykłej oprawie LED?

Moduł awaryjny (inaczej zestaw awaryjny, driver awaryjny, inwerter awaryjny) to niewielka puszka zawierająca cztery elementy: akumulator, układ ładowania, przetwornicę napięcia oraz układ przełączający, który stale „nasłuchuje", czy w sieci jest napięcie. Gdy 230 V znika, moduł w ułamku sekundy przełącza oprawę na zasilanie z akumulatora — z ograniczoną mocą, ale wystarczającą, by oświetlić drogę ewakuacyjną.

Po doposażeniu zwykła oprawa staje się oprawą dwuzadaniową: pełni funkcję oświetlenia podstawowego i jednocześnie awaryjnego. Z punktu widzenia norm musi wtedy spełniać te same wymagania co lampa awaryjna dedykowana — a więc przede wszystkim:

• PN-EN 1838 (oświetlenie awaryjne): co najmniej 1 lx w osi drogi ewakuacyjnej, 0,5 lx w strefie otwartej (poza pasem 0,5 m przy ścianach), 50 % wymaganego natężenia w 5 s i 100 % w 60 s od zaniku zasilania;
• czas działania minimum 1 godzina — wynika z rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki; w hotelach, szpitalach czy obiektach o podwyższonym ryzyku projektant często wymaga 2 lub 3 h;
• PN-EN 60598-2-22 (oprawy do oświetlenia awaryjnego) i PN-EN 50172 (systemy awaryjnego oświetlenia ewakuacyjnego, w tym testy i dokumentacja).

Kiedy warto iść w moduł zamiast osobnych lamp? Przede wszystkim tam, gdzie oprawy podstawowe są już rozmieszczone dokładnie w miejscach, które i tak trzeba oświetlić awaryjnie: nad ciągami komunikacyjnymi w hali, w biurze typu open space, w garażu czy magazynie wysokiego składowania. Zamiast dokładać kilkanaście dodatkowych punktów świetlnych (i ciągnąć do nich okablowanie), doposaża się co którąś oprawę. Dodatkowy plus: oprawa z modułem awaryjnym po zaniku zasilania świeci z wysokości i optyki oprawy podstawowej, więc światło rozkłada się równomiernie — a nie z małej lampki na ścianie.

Tryb stały czy niestały — jak moduł awaryjny łączy się z oprawą?

Ten sam podział, który znasz z lamp awaryjnych, obowiązuje przy modułach, ale ma inne konsekwencje w okablowaniu. Na przykładzie zestawu awaryjnego 7 W z pracą stałą lub niestałą:

Tryb stały (maintained). Moduł wpina się szeregowo między zasilanie a driver oprawy. W normalnych warunkach sieć zasila oprawę i ładuje akumulator, oprawa świeci pełną mocą jak zawsze. Po zaniku zasilania moduł przełącza ją na akumulator — świeci dalej, ale z mocą awaryjną (tu 7 W) przez 90 minut. To jedyny możliwy tryb, gdy oprawa ma zintegrowany, niewymienny zasilacz — moduł działa wtedy „przed" driverem i nie ingeruje w jego wnętrze.

Tryb niestały (non-maintained). Wejście modułu podłącza się do obwodu oświetlenia podstawowego (żeby „widział" zanik napięcia), wejście drivera oprawy — do sieci przez zwykły włącznik, a wyjście drivera — przez moduł do modułu LED. W dzień oprawa działa jak zwykle i można ją gasić włącznikiem; akumulator ładuje się w tle. Gdy zniknie napięcie, moduł sam włącza oprawę z akumulatora, nawet jeśli była wyłączona włącznikiem.

	Tryb stały	Tryb niestały
Oprawa na co dzień	świeci pełną mocą, moduł „pod spodem"	sterowana włącznikiem jak zwykle
Po zaniku zasilania	dalej świeci, z mocą awaryjną	włącza się z akumulatora
Oprawa ze zintegrowanym driverem	✅ możliwy	❌ zwykle niemożliwy
Typowe miejsca	korytarze, klatki, hala nocna	biura, sklepy, magazyny z wyłączanym światłem
Uwaga instalacyjna	moduł przed driverem	moduł musi widzieć obwód podstawowy

Jeśli obiekt jest nocą pusty, a oświetlenie awaryjne ma się włączać tylko w razie awarii, wybierz wersję niestałą — jak zestaw awaryjny 5 W z przyciskiem autotestu. Ma szeroki zakres napięć drivera 15-200 V DC, akumulator Li-ion 7,4 V / 2200 mAh na 180 minut pracy i diodę stanu, a przycisk testowy pozwala w kilka sekund sprawdzić przełączenie na baterię bez wyłączania zabezpieczenia w rozdzielnicy.

Krok 1: sprawdź, czy Twoja oprawa nadaje się do doposażenia

Zanim wybierzesz moduł, zdejmij pokrywę oprawy (przy odłączonym zasilaniu!) i przeczytaj etykietę drivera. Interesują Cię cztery informacje:

1. Czy driver jest wymienny — czy to osobna puszka z przewodami (panele, oprawy UFO, hermetyczne, downlighty), czy elektronika wlutowana w płytkę LED (tanie plafony, część opraw „all in one"). Moduły podłączane bezpośrednio do modułu LED, jak driver z akumulatorem 3 W do opraw z wymiennym sterownikiem, są przeznaczone wyłącznie do opraw z wymiennym driverem.
2. Napięcie wyjściowe DC — np. „Output 30-42 V DC" lub „24 V DC". To napięcie, jakim zasilany jest łańcuch diod. Moduł awaryjny musi mieścić się w tym zakresie (więcej w kroku 2).
3. Prąd wyjściowy i moc — np. „900 mA / 36 W". Pozwala oszacować, jaki procent strumienia zostanie w trybie awaryjnym.
4. Ściemnianie 0-10 V / 1-10 V — jeśli driver ma dodatkowe przewody sterujące (zwykle fioletowy i szary), potrzebujesz zestawu z wyjściem wysokonapięciowym 170 V DC, opisanego w kroku 4, a nie prostego drivera niskonapięciowego.

Trzy typowe scenariusze:

• Panel LED 40 W w biurze z wymiennym driverem 30-42 V DC → moduł niskonapięciowy 3-5 W (tryb niestały) lub 7 W (stały/niestały).
• Oprawa hermetyczna 36 W w garażu ze zintegrowanym zasilaczem → moduł 7 W w trybie stałym, wpięty przed oprawę.
• Oprawa UFO 150 W w hali ze sterowaniem 1-10 V → dedykowany zestaw 25 W z wyjściem 170 V DC.

Krok 2: dobierz napięcie wyjściowe modułu do modułu LED — tu popełnia się najwięcej błędów

Diody w oprawie są zasilane określonym napięciem stałym: łańcuch 10 diod to około 30-33 V, panel 40 W często 30-42 V, taśma czy moduł 24 V — 24 V. W trybie awaryjnym to moduł awaryjny, nie fabryczny driver, zasila diody, więc jego wyjście musi trafić w zakres napięcia pracy łańcucha. Za niskie — diody nie zaświecą lub będą ledwo tlić. Za wysokie — przepłyniesz prąd graniczny i zniszczysz moduł LED.

Dlatego producenci podają zakres napięcia wyjściowego drivera awaryjnego. W naszej ofercie wygląda to tak:

Zestaw awaryjny	Napięcie wyjściowe	Moc awaryjna	Czas pracy	Akumulator	Cena
Driver z akumulatorem 3 W	15-50 V DC (wg karty)	3 W	do 3 h	LiFePO4 3,2 V / 3300 mAh	102,29 zł

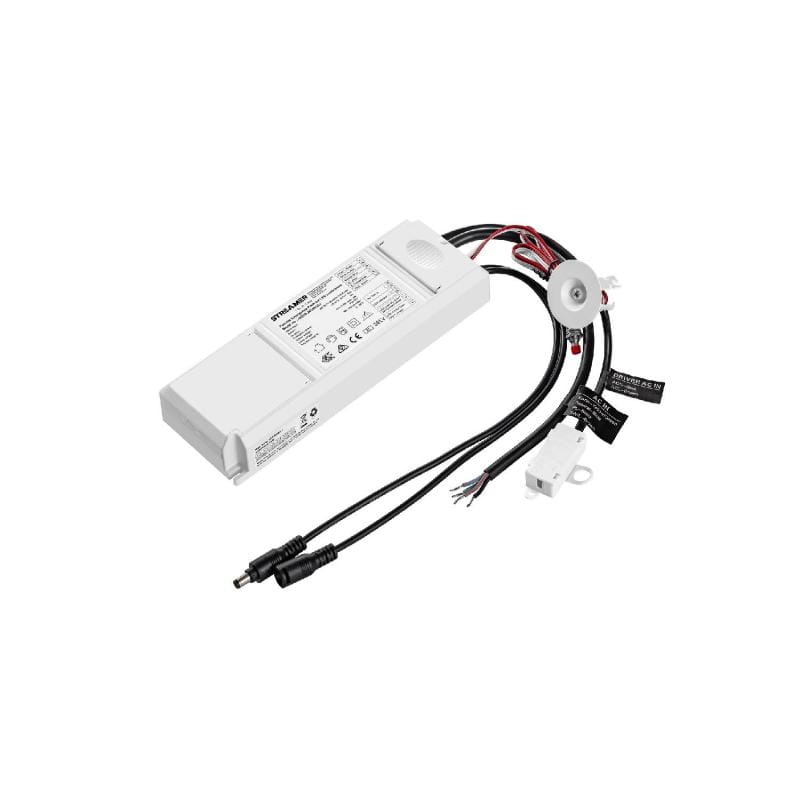

Driver awaryjny do paneli 3 W	10-50 V DC	3 W	do 3 h	LiFePO4 6,4 V / 2200 mAh	318,99 zł

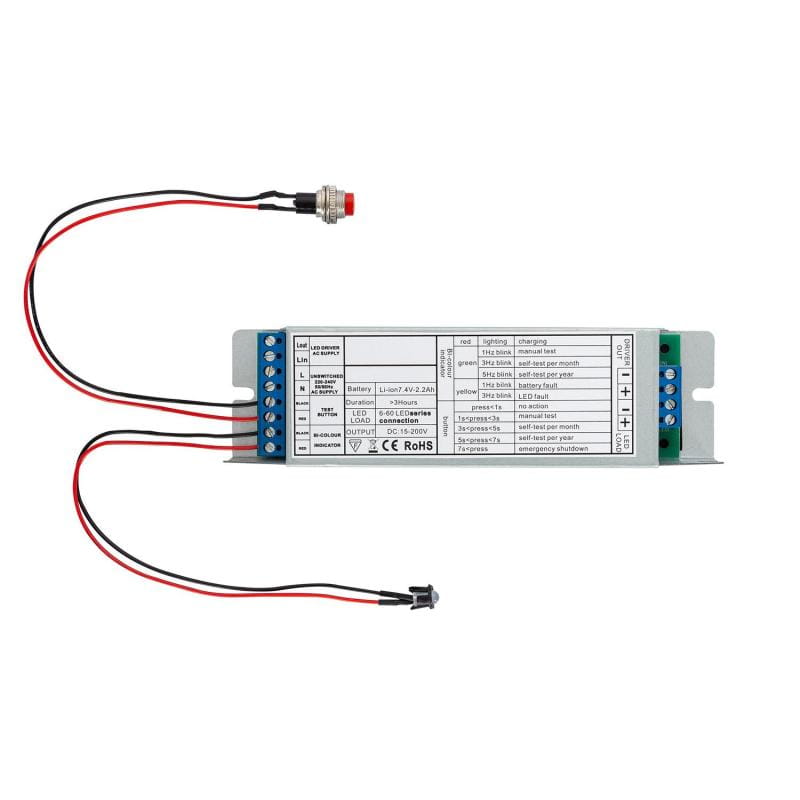

Zestaw 5 W niestały z autotestem	15-200 V DC	5 W	180 min	Li-ion 7,4 V / 2200 mAh	180,39 zł

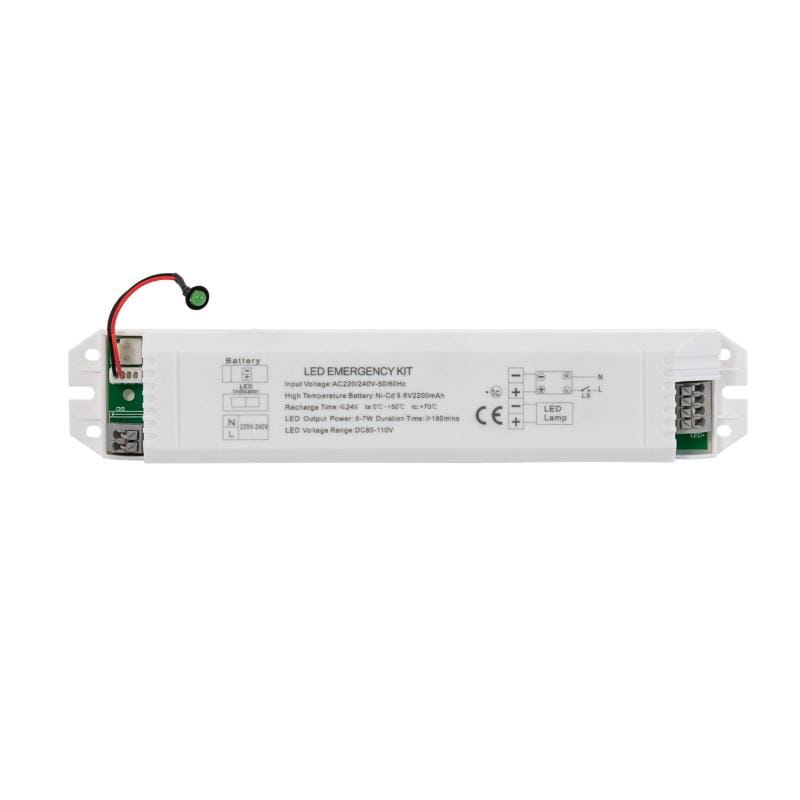

Zestaw 7 W stały/niestały	do opraw do 200 W	7 W	90 min	Ni-Cd 9,6 V / 2200 mAh	320,09 zł
Driver awaryjny 30 V DC 15-65 W	30 V DC	ok. 3 W	do 3 h	Ni-Cd 4,8 V / 3000 mAh	317,89 zł
Zestaw do paneli 0-10 V	170 V DC / 100 mA	15 W	90 min	wbudowany	347,59 zł
Zestaw do UFO 1-10 V	170 V DC / 200 mA	25 W	180 min	wbudowany, IP65	1145,09 zł
Zestaw do liniowych high bay 0-10 V	170 V DC / 200 mA	15/30 W	180 min	Li-ion	722,69 zł
Zestaw do opraw 25-40 W	170 V DC / 200 mA	25/40 W	180 min	wbudowany, IP65	1204,49 zł

Kilka praktycznych reguł:

• Zakres 10-50 V DC obejmuje zdecydowaną większość paneli, downlightów i opraw liniowych — driver awaryjny do paneli LED 10-50 V DC z certyfikatem TÜV/ENEC to najbezpieczniejszy „uniwersalny" wybór do biura.
• Zakres 15-200 V DC przydaje się w oprawach z długimi łańcuchami diod (np. hermetyczne 120-150 cm, gdzie napięcie łańcucha przekracza 60-100 V).
• Driver 30 V DC to model do opraw, których moduł LED jest zaprojektowany dokładnie pod 30 V — sprawdź to na etykiecie, bo „30 V" nie ma tu tolerancji jak w zakresach powyżej.
• Jeśli na etykiecie drivera widzisz „Output 170 V DC" albo oprawa jest ściemnialna 0-10 V, przeskocz do kroku 4.

Krok 3: moc awaryjna, czas podtrzymania i akumulator — ile światła zostaje po zaniku zasilania?

Najczęstsze rozczarowanie po montażu brzmi: „oprawa awaryjnie świeci na 10 % mocy". I tak ma być. Moduł awaryjny nie zasila oprawy pełną mocą — dostarcza 3, 5, 7 lub 15-40 W, bo jego zadaniem jest oświetlić drogę ewakuacyjną, a nie stanowisko pracy. Przeliczmy na lumeny, zakładając skuteczność diod około 100 lm/W:

• panel 40 W (ok. 4000 lm) z modułem 3 W → ok. 300 lm w trybie awaryjnym;
• ten sam panel z modułem 5 W → ok. 500 lm, z modułem 7 W → ok. 700 lm;
• oprawa UFO 150 W (ok. 20 000 lm) z zestawem 25 W → ok. 2500-3300 lm.

Ile to daje na podłodze? Orientacyjnie: oprawa dająca 300 lm zawieszona na 3 m nad podłogą zapewnia około 1 lx w promieniu 4-5 m od punktu pod oprawą, a 2500 lm z wysokości 8 m — 1 lx w promieniu około 10 m. Dlatego w biurze doposaża się zwykle co drugą-trzecią oprawę w ciągu komunikacyjnym, a w hali co drugą oprawę UFO nad główną drogą. To szacunki — przed odbiorem obiektu warto zlecić obliczenia fotometryczne lub pomiar luksomierzem po zmroku, bo to natężenie na posadzce, a nie moc modułu, sprawdza inspektor. Więcej o przeliczaniu lumenów na metry kwadratowe znajdziesz w artykule lampa sufitowa dająca mocne światło — ile lumenów potrzebujesz.

Czas podtrzymania. Minimum ustawowe to 1 godzina, ale w praktyce większość modułów oferuje 90 lub 180 minut — zapas jest celowy, bo pojemność akumulatora spada z wiekiem i temperaturą. Jeśli projekt wymaga 2-3 h (hotele, szpitale, obiekty handlowe z długimi drogami ewakuacyjnymi), wybierz moduł 180-minutowy od razu, a nie taki, który „na styk" spełnia godzinę.

Rodzaj akumulatora ma znaczenie przy eksploatacji:

• Ni-Cd — klasyka w oświetleniu awaryjnym, dobrze znosi zarówno wysokie, jak i niskie temperatury, ale ma efekt pamięci i wymaga wymiany zwykle po 4 latach;
• Li-ion — lżejszy i bardziej pojemny przy tej samej wielkości, wrażliwszy na upał;
• LiFePO4 (litowo-żelazowo-fosforanowy) — najdłuższa żywotność (kilka tysięcy cykli), stabilny termicznie, bez efektu pamięci. Stosuje go np. driver z akumulatorem 3 W (3300 mAh) — to dobry wybór do opraw montowanych w trudno dostępnych miejscach, gdzie każda wymiana baterii oznacza podnośnik.

Pierwsze ładowanie po montażu trwa 24 godziny — dopiero po tym czasie moduł osiąga deklarowany czas pracy i można wykonać pierwszy pełny test.

Krok 4: oprawy ze ściemnianiem 0-10 V / 1-10 V — zestawy do paneli, UFO i high bay

Oprawy przemysłowe i biurowe klasy wyższej mają drivery sterowane sygnałem 0-10 V lub 1-10 V. Tutaj prosty driver niskonapięciowy nie wystarczy — stosuje się zestawy awaryjne z wyjściem 170 V DC, które zasilają oryginalny driver oprawy napięciem stałym „udającym" sieć. Driver oprawy dalej pracuje, tylko z ograniczoną mocą wynikającą z prądu zestawu (100 lub 200 mA).

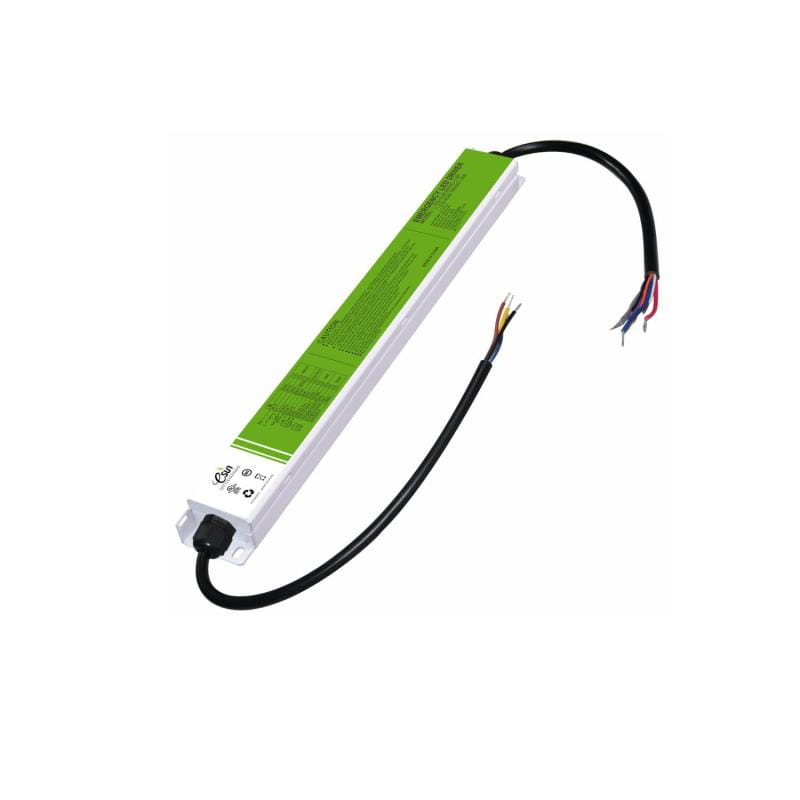

• Zestaw awaryjny do paneli LED 0-10 V, 15 W — wyjście 170 V DC / 100 mA, 90 minut pracy, wąska obudowa 365 × 46 × 27 mm mieszcząca się w profilu panelu lub w suficie podwieszanym.

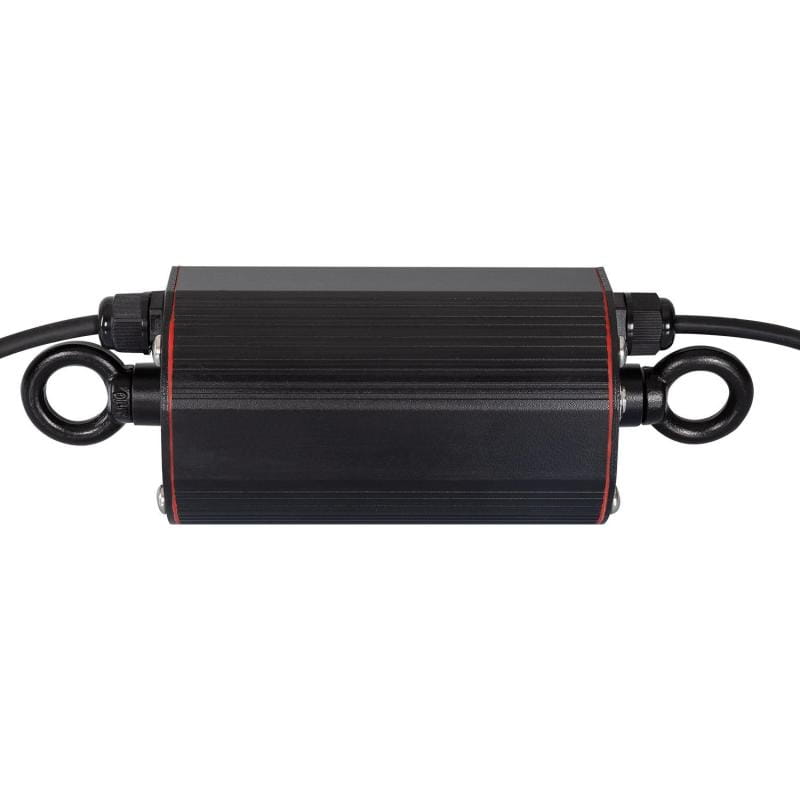

• Zestaw awaryjny dla lamp przemysłowych UFO 1-10 V, 25 W — 170 V DC / 200 mA, 25 W przez 180 minut, obudowa IP65 z aluminium i poliwęglanu, wejście wielonapięciowe 110 / 220-240 V AC odporne na krótkie wahania sieci. To rozwiązanie do hal, magazynów i myjni, gdzie oprawa UFO wisi na 6-12 m.
• Zestaw awaryjny dla liniowych opraw high bay 0-10 V — 15 lub 30 W (zależnie od modelu oprawy) przez 180 minut, akumulator Li-ion, obudowa stalowa 360 mm do montażu wzdłuż oprawy liniowej.
• Zestaw awaryjny do opraw LED 25-40 W — najmocniejszy w ofercie: 25 lub 40 W przez 180 minut, wejście 100-277 V AC, IP65, klasa I (z uziemieniem) i 5 lat gwarancji.

Dwie rzeczy, o których łatwo zapomnieć przy zestawach przemysłowych. Po pierwsze masa: zestaw do UFO waży 1,8 kg, zestaw 25-40 W — 2,3 kg. Nie wiesza się ich na obudowie oprawy, tylko na konstrukcji (belce, uchwycie, korytku kablowym) obok, łącząc przewodem z oprawą. Po drugie temperatura otoczenia: zestaw UFO ma zakres pracy 0-40 °C, a zestaw 25-40 W również od 0 °C. W nieogrzewanej hali czy chłodni zimą to realny problem — akumulator w ujemnej temperaturze traci pojemność i moduł nie dotrzyma 180 minut. Drivery niskonapięciowe, np. driver 3 W LiFePO4, pracują od -20 °C do +50 °C — jeśli hala bywa mroźna, wybierz oprawę i moduł z takim zakresem albo umieść zestaw w ogrzewanej strefie.

Kiedy moduł awaryjny nie wystarczy — gotowa oprawa awaryjna lub fabryczna oprawa dwuzadaniowa

Moduł rozwiązuje problem oświetlenia ewakuacyjnego tam, gdzie już wiszą oprawy. Nie rozwiązuje trzech innych:

1. Znaki kierunkowe i wyjścia. Piktogram „wyjście ewakuacyjne" musi być podświetlony z własnego źródła — potrzebujesz osobnej oprawy kierunkowej ze znakiem, moduł w panelu tego nie zastąpi.
2. Miejsca bez opraw podstawowych. Przy drzwiach ewakuacyjnych, na zmianach kierunku korytarza, przy schodach czy hydrantach często nie ma żadnej lampy — tam trafia klasyczna oprawa awaryjna.
3. Rachunek ekonomiczny w małych obiektach. W lokalu usługowym z 6 plafonami doposażenie każdego modułem za 180-320 zł plus praca elektryka wychodzi drożej niż dwie-trzy dedykowane oprawy: oprawa awaryjna 200 lm wpuszczana/natynkowa kosztuje 104,49 zł, wersja z autotestem i przyciskiem test — 133,09 zł, obie z 3-godzinnym akumulatorem i zmianą trybu stały/niestały przełączeniem zworki na płytce.

Kryterium	Moduł awaryjny w istniejącej oprawie	Dedykowana oprawa awaryjna
Koszt jednego punktu	100-320 zł (niskonapięciowe), 350-1200 zł (0-10 V) + montaż	105-200 zł (podstawowe), 270-930 zł (Legrand URA ONE)
Dodatkowe okablowanie	brak lub minimalne	nowy obwód do każdego punktu
Estetyka	niewidoczny	dodatkowa oprawa na ścianie/suficie
Znak kierunkowy	❌	✅ (wersje ze znakiem)
Światło z wysokości oprawy	✅ równomierne	zależy od rozmieszczenia
Autotest	tylko wybrane modele	szeroko dostępny

Trzecią drogą jest fabryczna oprawa dwuzadaniowa, która od razu ma w sobie źródło światła podstawowego i moduł awaryjny. Przykładem jest Legrand URA ONE 160 lm stałe/niestałe — świeci jako zwykłe oświetlenie 16 W, a po zaniku zasilania podtrzymuje 160 lm przez 1 h, sama testuje diody co tydzień i akumulator co kwartał (IP42, IK07, 6000 K). Na zewnątrz i w wilgotnych pomieszczeniach sprawdzi się oprawa awaryjna natynkowa 200 lm IP65 z autotestem, która co 30 dni wykonuje 30-sekundowy test, a co 180 i 365 dni — godzinne rozładowanie kontrolne. Pełny przegląd tego typu opraw, wraz z omówieniem trybów i piktogramów, znajdziesz w poradniku o lampach awaryjnych, a całą ofertę — w kategorii oświetlenie awaryjne.

Awaryjne oświetlenie w domu — czy oprawa z modułem awaryjnym ma sens prywatnie?

W budynku jednorodzinnym przepisy nie wymagają oświetlenia awaryjnego, ale coraz więcej klientów pyta o nie z praktycznych powodów: klatka schodowa w domu wielopoziomowym, garaż z kotłownią, piwnica bez okien, a także coraz częstsze planowane wyłączenia prądu. Wykonać to można na trzy sposoby:

• Plafon z wbudowanym modułem awaryjnym. Plafon LED 24 W Hublot IP65 ze światłem awaryjnym to gotowa oprawa dwuzadaniowa do garażu, wiaty czy klatki: 1920 lm na co dzień, a po zaniku zasilania włącza się automatycznie na maksymalnie 3 godziny. Jedno urządzenie, jedna puszka, zero dodatkowego okablowania.
• Oprawa awaryjna „przenośna". Modele takie jak oprawa awaryjna 120 lm IP65 stała/przenośna czy oprawa 100 lm stała/przenośna po zaniku prądu zapalają się na ścianie, ale można je też wyjąć z uchwytu i użyć jak latarki — wygodne w kotłowni czy przy rozdzielnicy.
• Moduł w istniejącym plafonie — technicznie możliwy, jeśli plafon ma wymienny driver, ale przy cenie modułu 100-320 zł zwykle nie ma przewagi nad gotowym plafonem awaryjnym.

Jeśli w domu dopiero planujesz oświetlenie ciągów komunikacyjnych, zajrzyj do kategorii plafony i do naszego przewodnika oświetlenie wewnętrzne LED — jak zaplanować lampy w całym domu.

Montaż i podłączenie modułu awaryjnego — zasady, które decydują o tym, czy zadziała

Doposażenie oprawy w moduł awaryjny to ingerencja w instalację elektryczną 230 V — powinien je wykonać elektryk z uprawnieniami SEP, a w obiektach użyteczności publicznej instalacja podlega odbiorowi. Niezależnie od tego warto znać reguły, żeby ocenić, czy wykonawca zrobił to poprawnie:

1. Moduł musi widzieć obwód oświetlenia podstawowego. Zasila się go z tego samego obwodu, który zasila oprawy w danej strefie, sprzed włącznika (tryb niestały). Jeśli wykonawca podłączy moduł do innego obwodu, po wyłączeniu zabezpieczenia oświetlenia moduł „nie zauważy" awarii i nie włączy światła.
2. Polaryzacja przewodów DC. Wyjście modułu do modułu LED ma plus i minus — odwrotne podłączenie diod LED to brak światła, a w niektórych konstrukcjach uszkodzenie. Schematy w kartach produktów podają kolory przewodów.
3. Podłącz akumulator. W wielu modułach, np. w driverze awaryjnym 30 V DC, akumulator jest fabrycznie odłączony na czas transportu — po zamontowaniu trzeba otworzyć pokrywę i wpiąć złącze. Świeżo zamontowany moduł, który „nie działa", w 9 przypadkach na 10 ma po prostu niepodłączoną baterię.
4. Diody stanu. Zielona oznacza obecność zasilania i ładowanie, czerwona — ładowanie lub usterkę (zależnie od modelu). Brak zielonej diody po montażu = brak zasilania modułu, sprawdź obwód.
5. Miejsce montażu. Moduł musi mieć dostęp powietrza (akumulator grzeje się przy ładowaniu) i mieścić się w zakresie temperatur; nie kładź go bezpośrednio na radiatorze oprawy UFO.
6. 24 godziny ładowania przed pierwszym testem, a potem pełny test rozładowania — dopiero jego pozytywny wynik potwierdza deklarowany czas pracy.

Testy i dokumentacja. Norma PN-EN 50172 wymaga comiesięcznego testu funkcjonalnego (krótkie przełączenie na akumulator — przyciskiem testowym lub wyłączeniem zabezpieczenia) oraz rocznego testu pełnego (rozładowanie na cały deklarowany czas). Wyniki zapisuje się w rejestrze — to dokument, o który pyta straż pożarna i ubezpieczyciel. Moduły z przyciskiem autotestu, jak zestaw 5 W z autotestem, skracają test miesięczny do kilku sekund na każdą oprawę; w oprawach na dużej wysokości warto rozważyć oprawy z pełnym autotestem, które robią to same.

7 najczęstszych błędów przy doposażaniu opraw LED w moduł awaryjny

1. Dobór po mocy oprawy, a nie po napięciu drivera. „Mam panel 40 W, biorę moduł do 40 W" — a liczy się zakres napięcia wyjściowego DC, nie moc.
2. Moduł niskonapięciowy do oprawy 0-10 V. Oprawy ściemnialne wymagają zestawów z wyjściem 170 V DC.
3. Tryb niestały w oprawie ze zintegrowanym driverem. Nie da się „wejść" między driver a diody — możliwy jest tylko tryb stały, z modułem przed oprawą.
4. Zasilenie modułu z innego obwodu niż oświetlenie podstawowe. Moduł nie wykryje zaniku napięcia w swojej strefie.
5. Za mało punktów awaryjnych. 300 lm z modułu 3 W nie oświetli 100 m² hali — doposaża się co drugą oprawę nad drogą ewakuacyjną, a nie jedną na pomieszczenie.
6. Ignorowanie temperatury. Zestaw o zakresie 0-40 °C w nieogrzewanym magazynie zimą nie dotrzyma czasu pracy.
7. Brak rejestru testów. Sprawny moduł bez dokumentacji przeglądów podczas kontroli traktowany jest jak brak oświetlenia awaryjnego.

FAQ — najczęstsze pytania o oprawy z modułem awaryjnym

Czy każdą lampę LED można wyposażyć w moduł awaryjny?

Nie. Warunkiem jest dostęp do zasilania modułu LED — czyli wymienny driver (panel, UFO, oprawa hermetyczna, downlight) — albo, przy zintegrowanym zasilaczu, zgoda na pracę wyłącznie w trybie stałym z modułem wpiętym przed oprawę. Oprawy z elektroniką wlutowaną w płytkę LED i bez możliwości pracy w trybie stałym nie nadają się do doposażenia — tam lepiej dołożyć osobną oprawę awaryjną.

Ile procent światła daje oprawa z modułem awaryjnym po zaniku zasilania?

Zwykle 5-20 % strumienia nominalnego. Moduł 3 W w panelu 40 W to około 300 lm (ok. 7-8 %), moduł 7 W — około 700 lm, a zestaw 25 W w oprawie UFO 150 W — około 15 %. To celowe: norma PN-EN 1838 wymaga 1 lx w osi drogi ewakuacyjnej i 0,5 lx w strefie otwartej, a nie komfortu pracy.

Czym różni się lampa awaryjna dwuzadaniowa od jednozadaniowej?

Oprawa jednozadaniowa (niestała) świeci tylko po zaniku zasilania — na co dzień jest wygaszona. Oprawa dwuzadaniowa (stała) pełni jednocześnie funkcję oświetlenia podstawowego i awaryjnego: świeci normalnie, a po zaniku zasilania przechodzi na akumulator. Każda oprawa LED z poprawnie podłączonym modułem awaryjnym w trybie stałym staje się oprawą dwuzadaniową.

Jak długo musi świecić oświetlenie awaryjne i jaki moduł wybrać?

Przepisy budowlane wymagają co najmniej 1 godziny; projektant może narzucić 2 lub 3 h. Dostępne moduły oferują 90 minut (zestaw 7 W, zestaw do paneli 0-10 V) lub 180 minut (drivery 3 W LiFePO4, zestaw 5 W, zestawy do UFO i high bay). Przy wymaganiu 1 h wybieraj moduł 90-minutowy lub dłuższy, przy wymaganiu 2-3 h — wyłącznie 180-minutowy.

Czy moduł awaryjny wymaga konserwacji i jak często wymienia się akumulator?

Tak: co miesiąc test funkcjonalny, co rok pełne rozładowanie, wyniki w rejestrze. Akumulator Ni-Cd wymienia się zwykle po około 4 latach, Li-ion po 4-5, LiFePO4 może pracować dłużej dzięki kilku tysiącom cykli. Sygnałem do wymiany jest niezaliczony roczny test pełny — moduł gaśnie przed deklarowanym czasem.

Podsumowanie — jak dobrać zestaw awaryjny do istniejących opraw LED?

Lampa z modułem awaryjnym to sensowny sposób na spełnienie wymagań oświetlenia ewakuacyjnego bez mnożenia dodatkowych opraw — pod warunkiem poprawnego doboru. Kolejność działań:

1. Odczytaj z drivera oprawy: czy jest wymienny, napięcie wyjściowe DC, moc i czy ma sterowanie 0-10 V.
2. Wybierz tryb: stały (świeci zawsze, jedyna opcja przy zintegrowanym driverze) lub niestały (włącza się tylko awaryjnie).
3. Dopasuj zakres napięcia wyjściowego modułu do łańcucha LED — driver do paneli 10-50 V DC do biura, zestaw 5 W 15-200 V DC z autotestem do opraw hermetycznych, zestaw 7 W stały/niestały do opraw ze zintegrowanym zasilaczem.
4. Do opraw 0-10 V / 1-10 V sięgnij po zestawy 170 V DC: do paneli 15 W, do UFO 25 W IP65, do liniowych high bay lub do opraw 25-40 W.
5. Sprawdź czas pracy (90 vs 180 min), temperaturę otoczenia i masę zestawu, zaplanuj co drugą oprawę nad drogą ewakuacyjną.
6. Znaki kierunkowe i miejsca bez opraw obsłuż dedykowanymi lampami z kategorii oświetlenie awaryjne; w domu rozważ plafon z wbudowanym światłem awaryjnym.

Nie masz pewności, jaki driver siedzi w Twoich oprawach albo który zestaw dobrać do konkretnego modelu UFO? Prześlij nam zdjęcie etykiety drivera lub kartę katalogową oprawy — doradzamy bezpłatnie i dobieramy komplet elementów przed złożeniem zamówienia. Jeśli planujesz oświetlenie awaryjne razem z nowym oświetleniem lokalu, przydatny będzie także nasz poradnik oświetlenie szynowe do sklepu i lokalu.
