Jak podłączyć czujnik ruchu do lampy LED? Schemat [2026]

Włączasz światło w korytarzu, wchodzisz do garażu albo schodzisz do piwnicy — każda z tych sytuacji to idealne miejsce dla czujnika ruchu. Automatyczne sterowanie oświetleniem LED to nie tylko wygoda, ale przede wszystkim realna oszczędność energii. W domu, w którym czujnik ruchu włącza lampę tylko wtedy, gdy ktoś jest w pomieszczeniu, zużycie prądu na oświetlenie spada nawet o 60–80%.

W tym poradniku pokażemy krok po kroku, jak podłączyć czujnik ruchu do lampy LED — zarówno w wersji natynkowej, jak i sufitowej czy szynowej. Omówimy schematy elektryczne, typy czujników (PIR, mikrofalowy, DUAL) i najczęstsze błędy przy montażu. Wszystko opisane przystępnie, bez zbędnego żargonu.

Czego potrzebujesz przed montażem?

Zanim sięgniesz po śrubokręt, przygotuj listę kontrolną:

Czujnik ruchu — dopasowany do pomieszczenia (typ, zasięg, kąt detekcji)
Lampa LED — sprawdź maksymalne obciążenie czujnika (w watach)
Śrubokręt izolowany, szczypce, taśma izolacyjna lub złączka WAGO
Miernik napięcia (np. tester fazy) — obowiązkowy dla bezpieczeństwa
Schemat elektryczny — ten artykuł zawiera gotowe schematy

Ważne: przed jakimikolwiek pracami przy instalacji elektrycznej wyłącz bezpiecznik lub rozłącznik obwodu, na którym pracujesz. Sprawdź miernikiem, że napięcie faktycznie nie ma. Prace przy instalacji 230V mogą być niebezpieczne — jeśli nie czujesz się pewnie, skorzystaj z usług elektryka.

Typy czujników ruchu — który wybrać?

Nie wszystkie czujniki ruchu działają tak samo. Wybór zależy od miejsca montażu i wymagań instalacji.

Czujnik PIR (podczerwień pasywna)

Najpopularniejszy i najtańszy typ. Wykrywa zmianę temperatury cieplnej — czyli ruch ciepłego ciała (człowieka, zwierzęcia) na tle chłodniejszego otoczenia.

Zasięg: 5–12 m (zależnie od modelu)
Kąt detekcji: typowo 120–180°
Zalety: tania cena, niskie własne zużycie energii, sprawdzona technologia
Wady: nie działa przez szyby, może reagować na gorące powietrze z grzejników, brak detekcji bezruchu (osoba siedząca przy biurku może "znikać")
Najlepiej do: korytarzy, klatek schodowych, wejść do budynku, toalet

Czujnik mikrofalowy (MW)

Emituje mikrofale radarowe i mierzy odbicie. Wykrywa nawet niewielki ruch — np. oddech.

Zasięg: do 20 m, działa przez cienkie ścianki i szyby
Kąt detekcji: 360° (wbudowane w oprawy sufitowe) lub kierunkowy
Zalety: wysoka czułość, odporność na warunki atmosferyczne, działa w niskich temperaturach
Wady: droższy, może reagować na ruch za ścianą (np. ruch samochodów ulicą)
Najlepiej do: garaży, magazynów, piwnic, przestrzeni przemysłowych

Czujnik DUAL (PIR + MW)

Łączy obie technologie — lamp zapala się tylko gdy oba sensory wykryją ruch jednocześnie. Minimalizuje fałszywe alarmy.

Zalety: praktycznie zero fałszywych wyzwoleń
Wady: wyższa cena, bardziej skomplikowana regulacja
Najlepiej do: biur, sklepów, miejsc gdzie fałszywe włączenia są uciążliwe

Budowa czujnika ruchu — co oznaczają zaciski?

Typowy czujnik ruchu 230V ma trzy zaciski:

Zacisk	Oznaczenie	Funkcja
L (lub L-in)	Linia/Faza wejście	Faza z instalacji (brązowy przewód)
N	Neutral	Przewód zerowy (niebieski)
L-out (lub Load)	Linia wyjście	Faza wychodzi do lampy

Przewód ochronny (żółto-zielony, PE) łączymy bezpośrednio z lampą — nie przechodzi przez czujnik.

Niektóre czujniki mają też zaciski do ustawienia:

LUX — regulacja jasności otoczenia (poniżej jakiej wartości czujnik ma reagować)
TIME — czas podtrzymania świateł po wykryciu ruchu (od kilku sekund do kilkunastu minut)
SENSITIVITY/RANGE — czułość / zasięg detekcji

Schemat podłączenia czujnika ruchu do lampy LED — krok po kroku

Wariant 1: Czujnik w miejsce wyłącznika

To najprostszy przypadek — zastępujemy istniejący wyłącznik światła czujnikiem ruchu.

Potrzebne przewody w puszcze: faza (L) + zero (N) + PE (uziemienie). Schemat:

TABLCA → L (brązowy) → [CZUJNIK] → L-out → LAMPA LED
TABLICA → N (niebieski) ——————————————→ LAMPA LED
TABLICA → PE (żółto-zielony) ————————→ LAMPA LED

Kroki: 1. Wyłącz zasilanie w tablicy bezpiecznikowej 2. Sprawdź miernikiem brak napięcia w puszce 3. Wyjmij istniejący wyłącznik (odkręć zaciski) 4. Podłącz przewód fazowy (brązowy) do zacisku L czujnika 5. Podłącz przewód zerowy (niebieski) do zacisku N czujnika 6. Podłącz zacisk L-out czujnika do przewodu idącego do lampy 7. Przewód PE (żółto-zielony) połącz bezpośrednio do lampy (pomijając czujnik) 8. Umieść czujnik w puszce, włącz zasilanie, przetestuj

Uwaga dla lamp LED: wiele czujników ruchu ma minimalną wymaganą moc obciążenia (np. min. 40W). Nowoczesne LED-y pobierają 5–30W, co może powodować miganie lub brak działania. Sprawdź w dokumentacji czujnika czy obsługuje "niskie obciążenie LED" lub wybierz czujnik z funkcją "no minimum load".

Wariant 2: Czujnik sufitowy z osobnym włącznikiem

Popularne rozwiązanie: czujnik sufitowy (natynkowy), a obok standardowy wyłącznik do trybu ręcznego.

Schemat z przełącznikiem bypass:

TABLICA → L → [WŁĄCZNIK BYPASS] → L → [CZUJNIK] → L-out → LAMPA LED
                                  ↓
                          (bypass: ominięcie czujnika)

W praktyce: gdy włącznik bypass jest zamknięty (ON), lampa świeci cały czas niezależnie od czujnika. Gdy jest otwarty, czujnik zarządza oświetleniem.

Kroki: 1. Zamontuj czujnik na suficie (wnęce puszki lub na ramce) 2. Doprowadź do czujnika: L (faza), N (zero), PE 3. Z L-out czujnika poprowadź przewód do lampy 4. N i PE idą bezpośrednio do lampy 5. Opcjonalnie: między L-wejście czujnika a L-wyjście zamontuj wyłącznik ścienny (bypass)

Wariant 3: Lampa szynowa LED z czujnikiem ruchu

Oświetlenie szynowe LED świetnie współpracuje z czujnikami ruchu. Szyna jest zasilana przez jeden punkt — wystarczy więc jeden czujnik, który steruje całym obwodem.

Schemat dla szynoprzewodu z czujnikiem:

TABLICA → L → [CZUJNIK] → L-out → SZYNOPRZEWÓD → [reflektory LED x N]
TABLICA → N ——————————————————→ SZYNOPRZEWÓD
TABLICA → PE ————————————————→ SZYNOPRZEWÓD

Czujnik umieszczamy w linii zasilania szyny — przed złączem zasilającym szynę. Wszystkie reflektory na szynie będą włączane i wyłączane razem.

Korzyści dla oświetlenia szynowego:

Jeden czujnik kontroluje wiele reflektorów
Idealne do korytarzy, wejść, holi
Łatwy montaż — czujnik podłączamy do instalacji ściennej, szyna do wyjścia czujnika

Regulacja czujnika ruchu — jak ustawić prawidłowo?

Po zamontowaniu czujnika ważna jest prawidłowa regulacja. Większość czujników PIR ma trzy regulatory:

1. Czas opóźnienia (TIME)

Określa, jak długo lampa pozostaje włączona po ostatnim wykryciu ruchu. Typowe ustawienia:

5–10 sekund — toaleta, spiżarnia (wchodzisz i wychodzisz)
1–3 minuty — korytarz, klatka schodowa
5–15 minut — garaż, pomieszczenie gospodarcze
30–60 minut — biuro (gdzie siedzisz nieruchomo)

2. Czułość na światło (LUX)

Wartość oświetlenia otoczenia poniżej której czujnik może reagować:

Ustaw na maksimum jeśli chcesz, żeby czujnik działał tylko w nocy i o zmierzchu
Ustaw na minimum (DAY) jeśli chcesz działanie zawsze, niezależnie od pory dnia

3. Zasięg/czułość detekcji

Potencjometr SENSITIVITY reguluje czułość sensora:

MAX — wykrywa ruch z maksymalnej odległości
MIN — reaguje tylko na ruch z bliska

Wskazówka: zacznij od ustawień pośrednich i testuj przez kilka dni, korygując według potrzeb.

Dobór lampy LED do czujnika ruchu

Nie każda lampa LED nadaje się do pracy z czujnikiem ruchu. Oto co sprawdzić:

Minimalna moc obciążenia czujnika

Starsze czujniki wymagają minimalnego obciążenia (np. 40W lub 60W). Nowoczesne LED-y często pobierają mniej niż 10W. W efekcie:

Lampa może migać lub nie gasić się poprawnie
Rozwiązanie: kupuj czujniki z oznaczeniem "LED compatible" lub "bez minimalnego obciążenia"

Zimny rozruch i żywotność LED

LED-y świetnie tolerują częste włączenia — żywotność LED nie zależy od liczby cykli włączenia jak w tradycyjnych żarówkach. Możesz bez obaw używać czujnika ruchu z dowolną lampą LED.

Moc i strumień świetlny

Do typowych zastosowań z czujnikiem ruchu:

Pomieszczenie	Powierzchnia	Zalecana moc LED	Strumień świetlny
Korytarz	5–10 m²	10–15W	800–1200 lm
Toaleta	2–4 m²	5–10W	400–800 lm
Klatka schodowa	—	10–20W	800–1600 lm
Garaż	20–40 m²	20–40W	2000–4000 lm
Piwnica	10–20 m²	15–25W	1200–2500 lm

Temperatura barwy

3000K (ciepła biel) — korytarze, wejścia, przestrzenie domowe — nie oślepia po wejściu z ciemności
4000K (neutralna biel) — garaż, piwnica, biuro — dobra widoczność bez żółtawego zabarwienia
6000K (zimna biel) — przestrzenie techniczne, magazyny — bardzo jasne, ale może być nieprzyjemne w domowym zastosowaniu

Najczęstsze problemy i jak je rozwiązać

Lampa miga lub nie wyłącza się

Przyczyna: za niskie obciążenie dla czujnika (LED pobiera za mało watt) lub niezgodność czujnika z lampą LED. Rozwiązanie:

Wymień czujnik na model z oznaczeniem "LED compatible" lub "low load"
Dodaj rezystor obciążenia równolegle do lampy (rozwiązanie elektryczne dla zaawansowanych)
Wybierz czujnik z wbudowanym kondensatorem filtru

Czujnik reaguje za często (fałszywe alarmy)

Przyczyna: zbyt wysoka czułość, gorące powietrze z grzejnika, okno/szyba w zasięgu czujnika. Rozwiązanie:

Skieruj czujnik tak, żeby grzejnik i okna były poza kątem detekcji
Zmniejsz czułość (pokrętło SENSITIVITY)
Zasłoń część czujnika PIR specjalną taśmą maskującą

Lampa nie reaguje na ruch

Przyczyna: zbyt niska czułość, błędna polaryzacja, czujnik w trybie dziennym, zły kąt ustawienia. Rozwiązanie:

Sprawdź ustawienie LUX — przestaw z "DAY" na pozycję nocną (max)
Sprawdź ustawienie TIME — ustaw na minimum żeby wykluczyć problem z "podtrzymaniem"
Upewnij się że czujnik jest skierowany na strefę detekcji, nie pod sufit

Krótkie mignięcie i gaszenie

Przyczyna: zbyt krótki czas TIME lub zły zaciski (faza wejście/wyjście zamienione). Rozwiązanie:

Zwiększ czas TIME
Sprawdź polaryzację: L (wejście z tablicy) → czujnik → L-out (do lampy)

Instalacja krok po kroku — podsumowanie

Lista kontrolna przed pracą:

☐ Wyłącz zasilanie, sprawdź miernikiem brak napięcia
☐ Sprawdź dokumentację czujnika: moc max, min obciążenie, kompatybilność LED
☐ Przygotuj narzędzia: śrubokręt, szczypce, WAGO lub izolacja

Kolejność działań: 1. Wyłącz bezpiecznik obwodu 2. Sprawdź napięcie miernikiem 3. Identyfikuj przewody: L (faza, brązowy), N (zero, niebieski), PE (żółto-zielony) 4. Podłącz L do zacisku wejściowego czujnika (L lub L-in) 5. Podłącz N do zacisku N czujnika 6. Z zacisku wyjściowego czujnika (L-out) poprowadź fazę do lampy 7. N i PE bezpośrednio do lampy 8. Zmontuj, włącz zasilanie, przetestuj

Polecane lampy LED do zastosowań z czujnikiem ruchu

Do sterowania czujnikiem ruchu idealnie nadają się reflektory szynowe LED — montaż na szynie daje elastyczność kierowania światła dokładnie tam, gdzie jest potrzebne.

Sprawdź nasze reflektory do szynoprzewodów — szeroki wybór mocy (od 7W do 30W) i barw (3000K, 4000K, 6000K) pozwoli dobrać lampę idealną do każdego pomieszczenia i czujnika ruchu.

Jeśli interesuje Cię kompletne rozwiązanie z szyną i lampami, sprawdź nasze gotowe zestawy szynoprzewodów.

FAQ

Czy każda lampa LED nadaje się do pracy z czujnikiem ruchu?

Technicznie tak — LED-y świetnie tolerują częste włączenia i żywotność nie maleje jak w żarówkach halogenowych. Należy jednak sprawdzić, czy czujnik obsługuje niskie obciążenie LED. Niektóre starsze czujniki wymagają minimum 40–60W, a nowoczesna lampa LED pobiera 5–15W. Wybierz czujnik oznaczony jako "LED compatible".

Jak daleko może być czujnik od lampy?

Długość przewodu między czujnikiem a lampą nie ma znaczenia elektrycznego — przy 230V możesz prowadzić przewód na kilka metrów bez spadku napięcia. Ważne jest tylko poprawne przekroje przewodów (min. 1,5 mm² dla oświetlenia).

Czy czujnik ruchu można połączyć z lampą szynową na wiele reflektorów?

Tak — czujnik podłączamy do zasilania szyny (przed złączem zasilającym szynoprzewód). Jeden czujnik może sterować całą szyną z wieloma reflektorami, o ile łączna moc nie przekracza maksymalnego obciążenia czujnika (sprawdź w dokumentacji — typowo 1000–2000W).

Co zrobić gdy czujnik miga lub nie wyłącza lampy?

To klasyczny problem niezgodności czujnik–LED (zbyt małe obciążenie). Rozwiązanie: wymień czujnik na model z funkcją "low load LED" lub "bez minimalnego obciążenia". Marki takie jak Steinel, Hager, ETi mają modele dedykowane LED.

Czy mogę podłączyć czujnik ruchu do oświetlenia szynowego 3-fazowego?

Tak, ale czujnik steruje tylko jedną fazą. Na szynie 3-fazowej możesz podłączyć czujnik do jednej wybranej fazy — będzie sterował wszystkimi lampami podłączonymi do tej fazy. Pozostałe fazy działają niezależnie. Więcej o szynoprzewodach 3-fazowych przeczytasz w artykule: Jak podłączyć szynoprzewód 3-fazowy — schemat krok po kroku.

Podsumowanie

Podłączenie czujnika ruchu do lampy LED to instalacja elektryczna dostępna dla każdego, kto zna podstawy pracy przy instalacji 230V. Kluczowe zasady to:

1. Zawsze wyłącz zasilanie przed pracą i sprawdź miernikiem 2. Wybierz czujnik LED-compatible — unikasz problemów z miganiem 3. Schemat jest prosty: L-wejście → czujnik → L-wyjście → lampa; N i PE bezpośrednio 4. Reguluj czujnik po montażu — czas, czułość i próg LUX

Jeśli szukasz lamp LED idealnych do instalacji z czujnikiem ruchu, odwiedź nasz sklep:

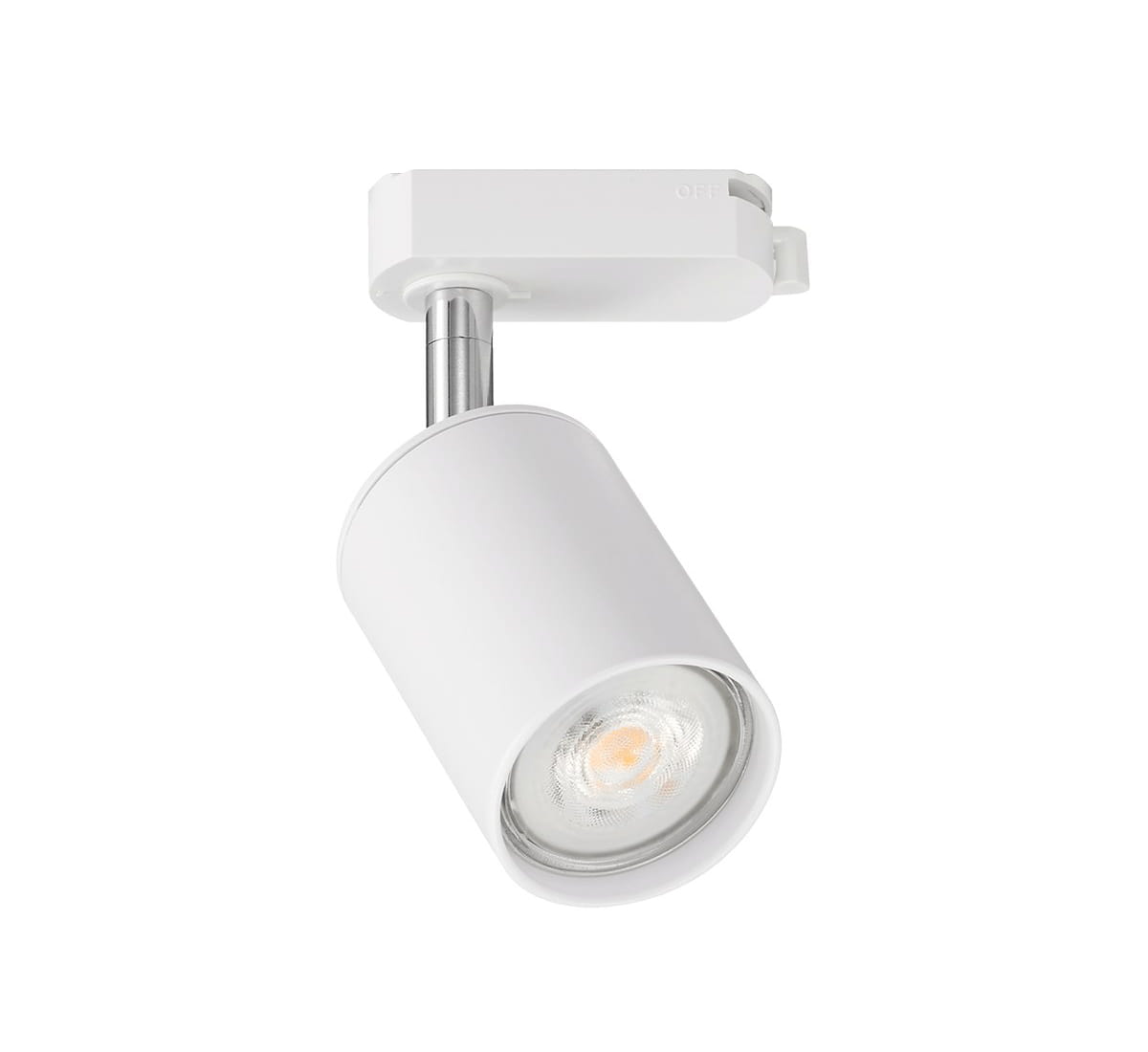

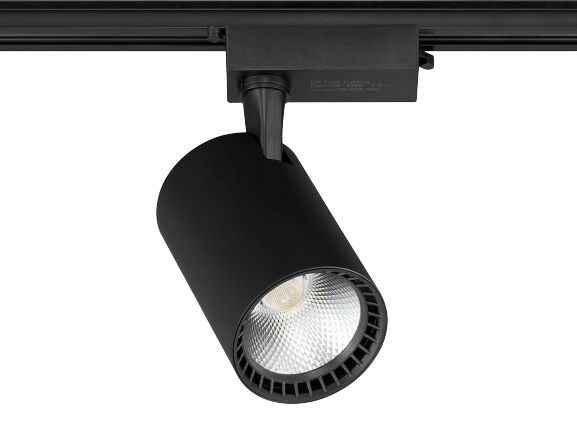

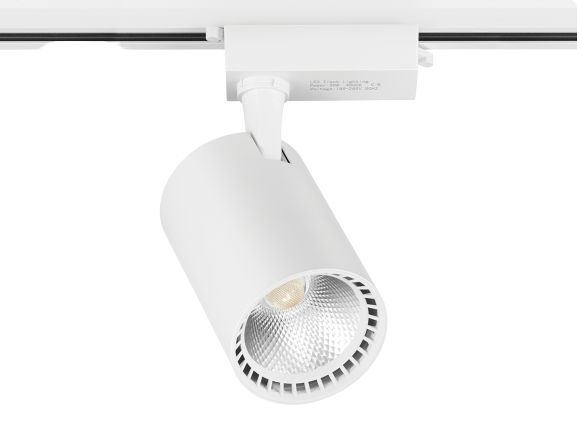

Reflektory do szynoprzewodów 1-fazowych — idealne do korytarzy i wejść

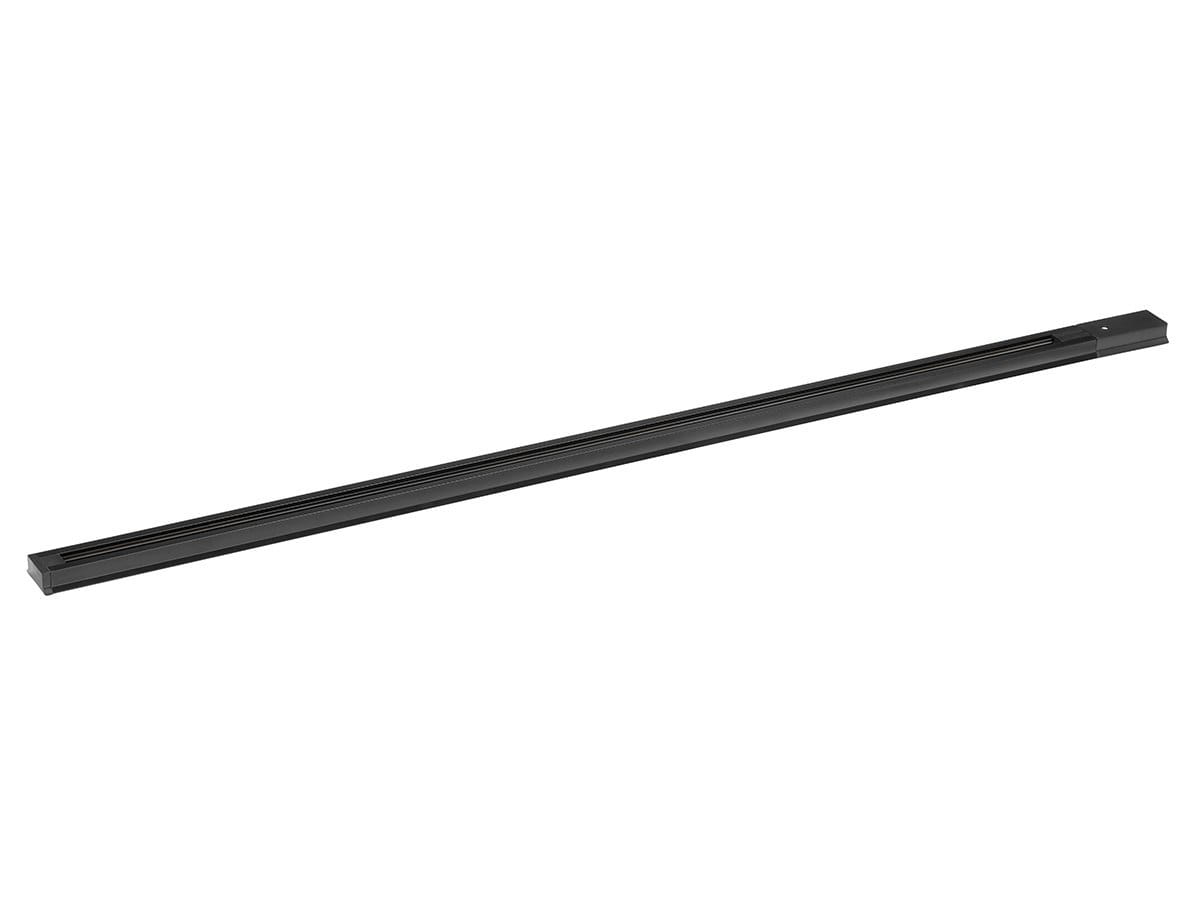

Szynoprzewody 1-fazowe — gotowe szyny oświetleniowe

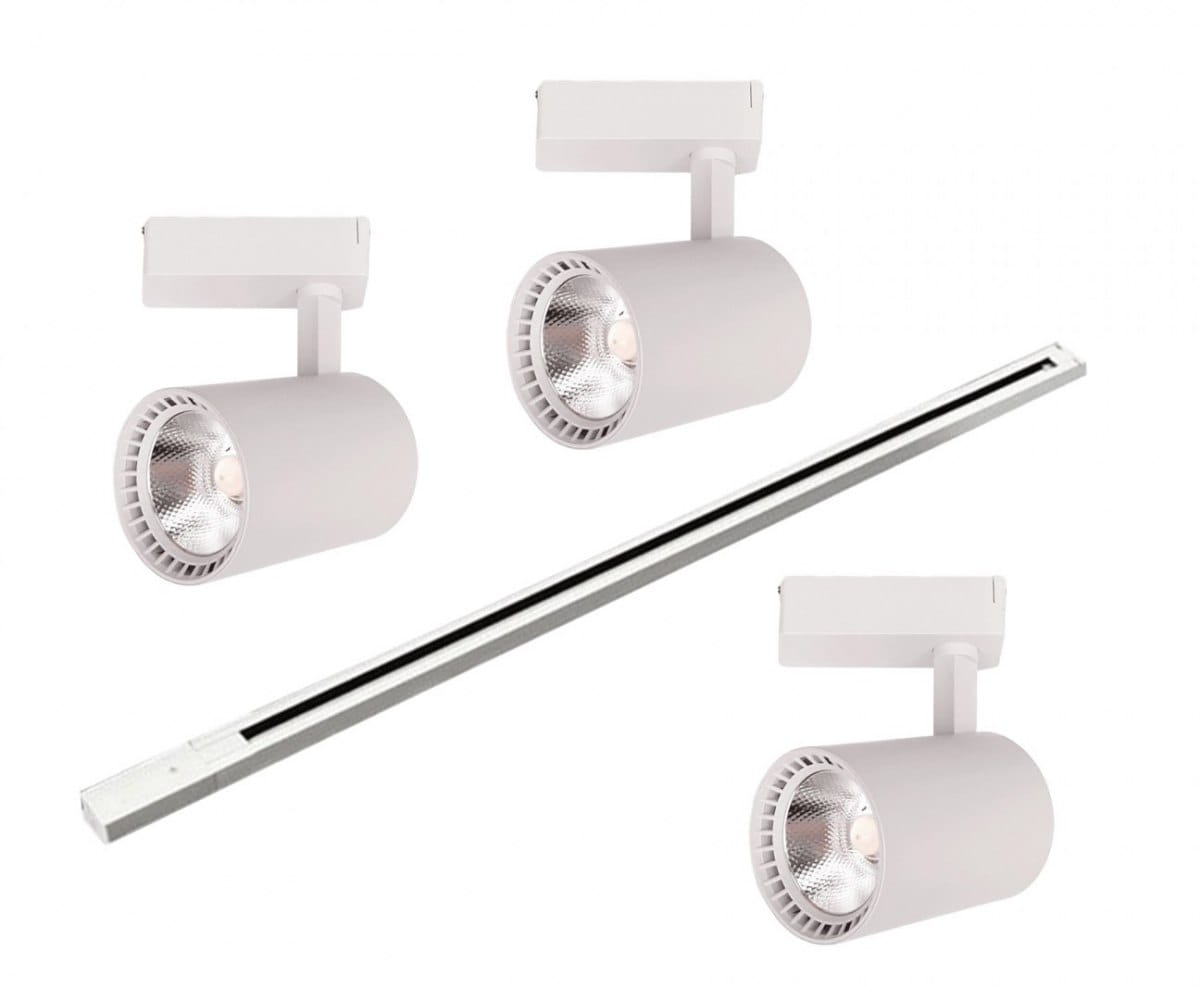

Gotowe zestawy szynoprzewodów — szyna + lampy w komplecie
